Kratownica jest jednym z podstawowych układów nośnych stosowanych w inżynierii budowlanej i mechanicznej. Składa się z prętów połączonych w węzłach, które tworzą lekki, a jednocześnie bardzo efektywny układ przenoszący obciążenia.
Charakterystyczną cechą kratownic jest to, że pręty pracują głównie na siły osiowe – rozciąganie lub ściskanie – co pozwala na optymalne wykorzystanie materiału.
Definicja kratownicy i założenia modelowe
Kratownicę definiuje się jako układ prętów prostych połączonych przegubowo w węzłach, w którym:
- obciążenia przyłożone są wyłącznie w węzłach,
- pręty przenoszą tylko siły osiowe,
- połączenia nie przenoszą momentów zginających.
Takie założenia upraszczają analizę statyczną i pozwalają stosować metody analityczne oraz graficzne.
Klasyfikacja kratownic
Kratownice można podzielić według różnych kryteriów.
Ze względu na geometrię
| Typ | Charakterystyka |
|---|---|
| Płaskie | wszystkie pręty leżą w jednej płaszczyźnie |
| Przestrzenne | układ trójwymiarowy |
Ze względu na układ prętów
| Typ | Przykład |
|---|---|
| Trójkątne | kratownice dachowe |
| Prostokątne z usztywnieniem | mosty kratowe |
| Złożone | konstrukcje specjalne |
Charakter pracy prętów
| Rodzaj pracy | Opis |
|---|---|
| Rozciąganie | pręt wydłuża się |
| Ściskanie | pręt ulega skróceniu |
| Pręt zerowy | brak siły wewnętrznej |
Dzięki temu możliwe jest projektowanie lekkich i efektywnych konstrukcji.
Statyczna wyznaczalność kratownic
Jednym z kluczowych zagadnień jest określenie, czy kratownica jest statycznie wyznaczalna.
Warunek statycznej wyznaczalności
Dla kratownicy płaskiej:
gdzie:
- – liczba prętów,
- – liczba reakcji podporowych,
- – liczba węzłów.
Interpretacja
| Warunek | Znaczenie |
|---|---|
| układ statycznie wyznaczalny | |
| układ przesztywniony | |
| układ mechanicznie zmienny |
Geometryczna niezmienność kratownicy
Warunek statycznej wyznaczalności nie jest wystarczający – konstrukcja musi być również geometrycznie niezmienna, czyli zachowywać kształt pod obciążeniem.
Podstawowa zasada
Najprostszym układem niezmiennym geometrycznie jest trójkąt.
Wnioski projektowe
- układy czworokątne bez przekątnych są niestabilne,
- wprowadzenie przekątnych zapewnia sztywność,
- każda kratownica powinna być zbudowana z układów trójkątnych.
Metody analizy kratownic
Do wyznaczania sił w prętach stosuje się różne metody.
Podstawowe metody
| Metoda | Charakterystyka |
|---|---|
| Metoda węzłów | analiza równowagi sił w węzłach |
| Metoda przekrojów | analiza wybranej części konstrukcji |
| Metody graficzne | np. diagram Cremony |
| MES | analiza numeryczna |
Przykłady zastosowania kratownic
Kratownice znajdują szerokie zastosowanie w różnych dziedzinach inżynierii.

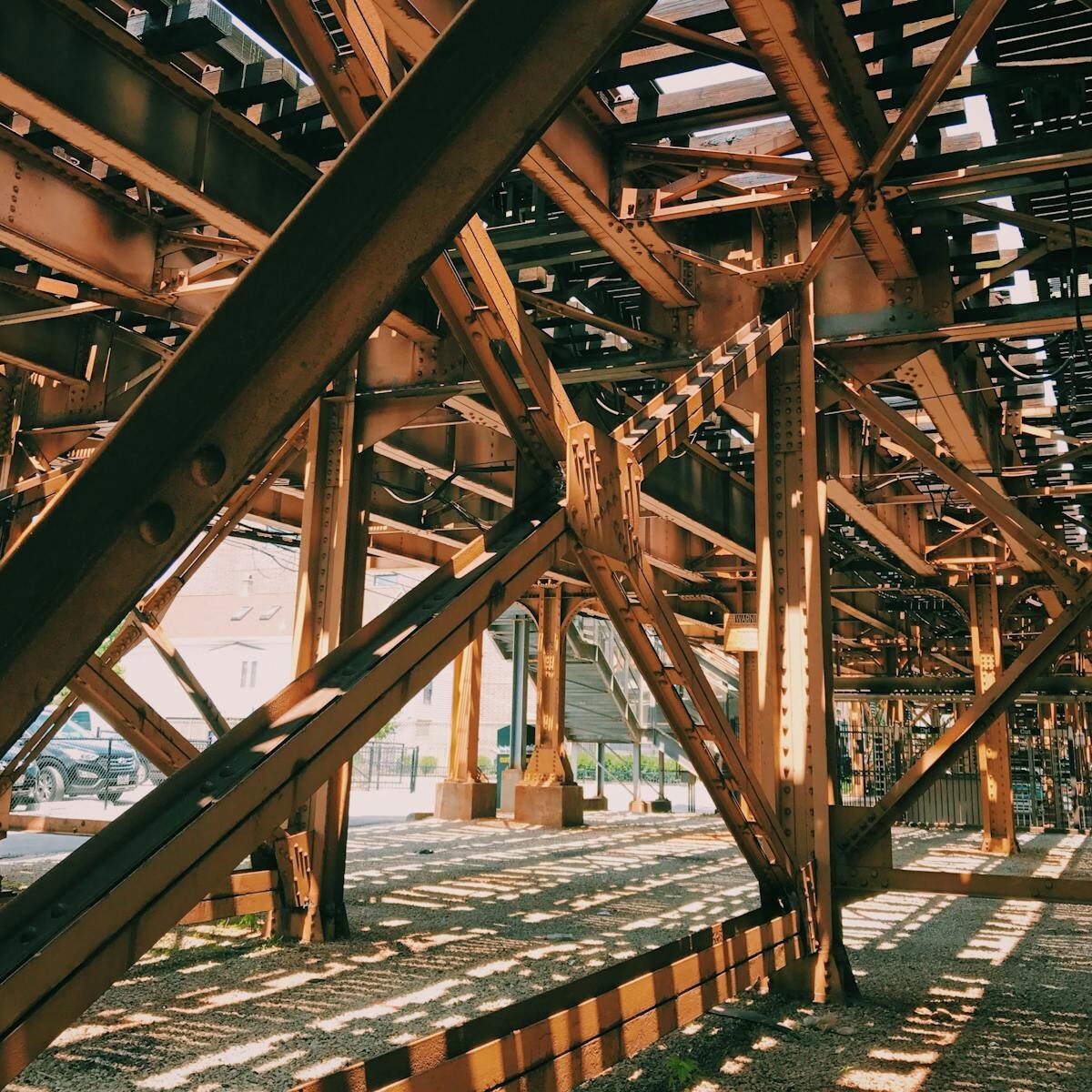

Typowe zastosowania
- konstrukcje dachowe hal,
- mosty kratowe,

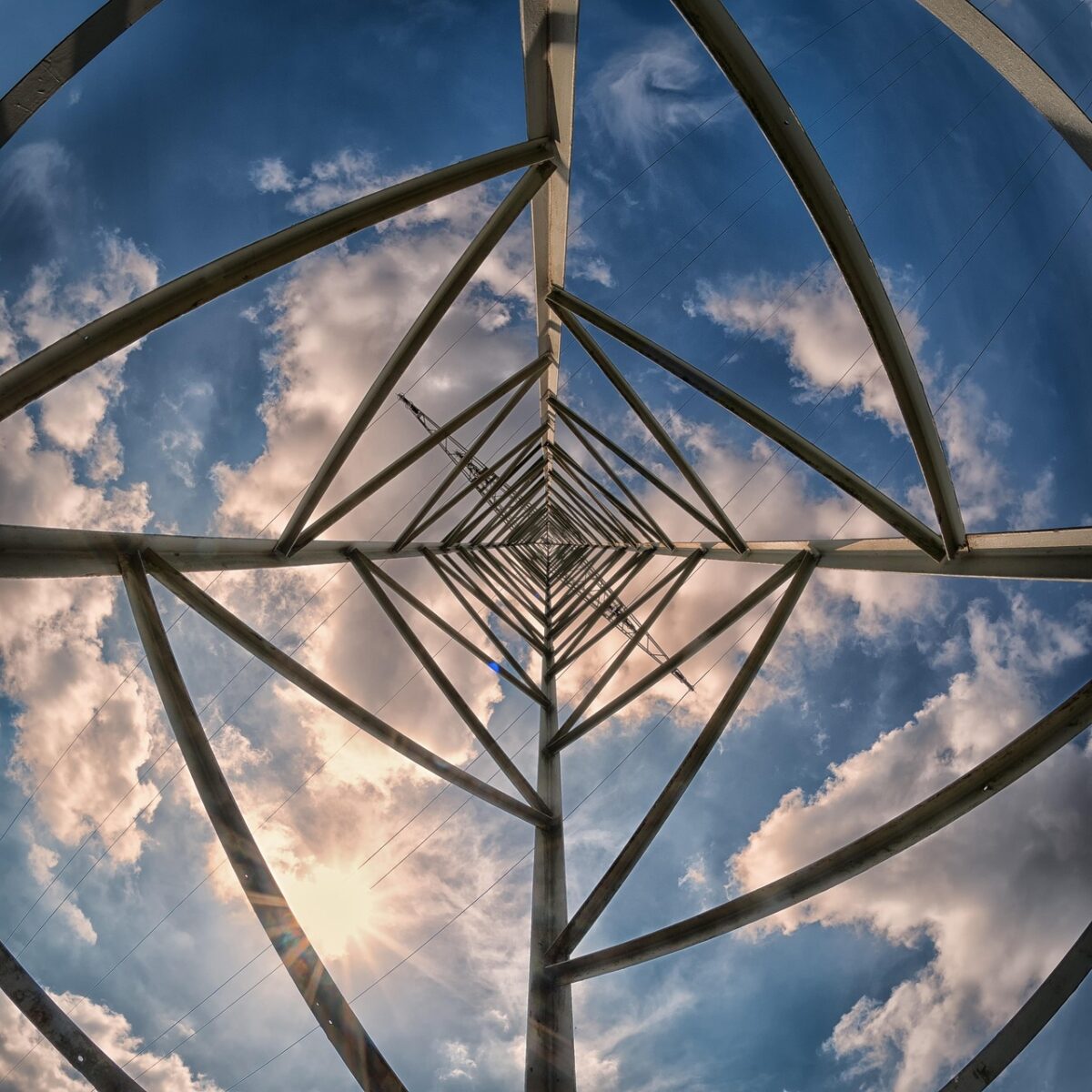

- wieże i maszty,
- konstrukcje przemysłowe,
- elementy maszyn.
Ich popularność wynika z korzystnego stosunku nośności do masy.
Znaczenie kratownic we współczesnej inżynierii
Kratownice pozostają jednym z najważniejszych typów konstrukcji nośnych. Ich zastosowanie pozwala na realizację lekkich, ekonomicznych i wytrzymałych obiektów o dużych rozpiętościach.
Zrozumienie zasad statycznej wyznaczalności oraz geometrycznej niezmienności jest kluczowe dla poprawnego projektowania i analizy tych konstrukcji.
