Napęd pasowy to jeden z najstarszych, a zarazem najbardziej niezawodnych sposobów przenoszenia mocy w mechanice. Spotykamy go wszędzie – od maszyn rolniczych, przez wentylatory, aż po rozbudowane linie produkcyjne. Choć konstrukcja ta wydaje się niemal bezobsługowa, w praktyce wymaga odpowiedniej precyzji montażu i regularnej kontroli.
Charakterystyczne piszczenie z okolic napędu maszyny czy widoczne pęknięcia na gumie paska to sygnały, których nie wolno ignorować. Dlaczego pasy klinowe ulegają przedwczesnemu zużyciu i jak zdiagnozować problem?
Dlaczego pas klinowy piszczy podczas pracy maszyny?
Piszczenie pasa klinowego jest najczęściej objawem zaburzonego przenoszenia momentu obrotowego pomiędzy pasem a kołem pasowym. W praktyce oznacza to poślizg oraz lokalne przegrzewanie się powierzchni roboczych. Gdy siła tarcia między bokami pasa a ściankami rowka koła jest zbyt mała, dochodzi do względnego ruchu elementów. Skutkiem jest:
- spadek efektywności przenoszenia mocy,
- wzrost temperatury w strefie kontaktu,
- przyspieszone starzenie się mieszanki gumowej,
- zjawisko tzw. szklenia (glazurowania) powierzchni bocznych.
Najczęstsze przyczyny piszczenia pasa klinowego
- zbyt mały naciąg,
- zużycie lub deformacja rowków kół pasowych,
- niewspółosiowość układu,
- zanieczyszczenia (olej, pył technologiczny),
- chwilowe przeciążenia dynamiczne.
Jeśli rowek koła utraci swój pierwotny kształt litery „V” i stanie się zaokrąglony, pas zaczyna opierać się o dno rowka zamiast klinować się na jego ściankach. W takiej sytuacji nawet nowy element nie będzie pracował prawidłowo, ponieważ geometria współpracy została zaburzona. W praktyce serwisowej bardzo często przyczyną piszczenia jest niedostateczny naciąg po pierwszych godzinach pracy nowego pasa lub niewspółosiowość kół pasowych.
Znaczenie prawidłowego doboru pasa klinowego
Parametry takie jak profil, przekrój, długość robocza czy dopuszczalne obciążenie mają kluczowe znaczenie przy doborze odpowiedniego pasa klinowego do konkretnej aplikacji. W praktyce inżynierskiej korzysta się z katalogów technicznych, w których zestawione są normy, zakresy pracy oraz wymiary poszczególnych typów pasów. Przykładowe zestawienia i dane techniczne ułatwiające prawidłowy dobór pasa klinowego można znaleźć m.in. na stronie Hurtownia-Techniczna.pl, gdzie opisane są standardy stosowane w przemyśle oraz szczegółowe specyfikacje różnych typów pasów wykorzystywanych w napędach maszyn.

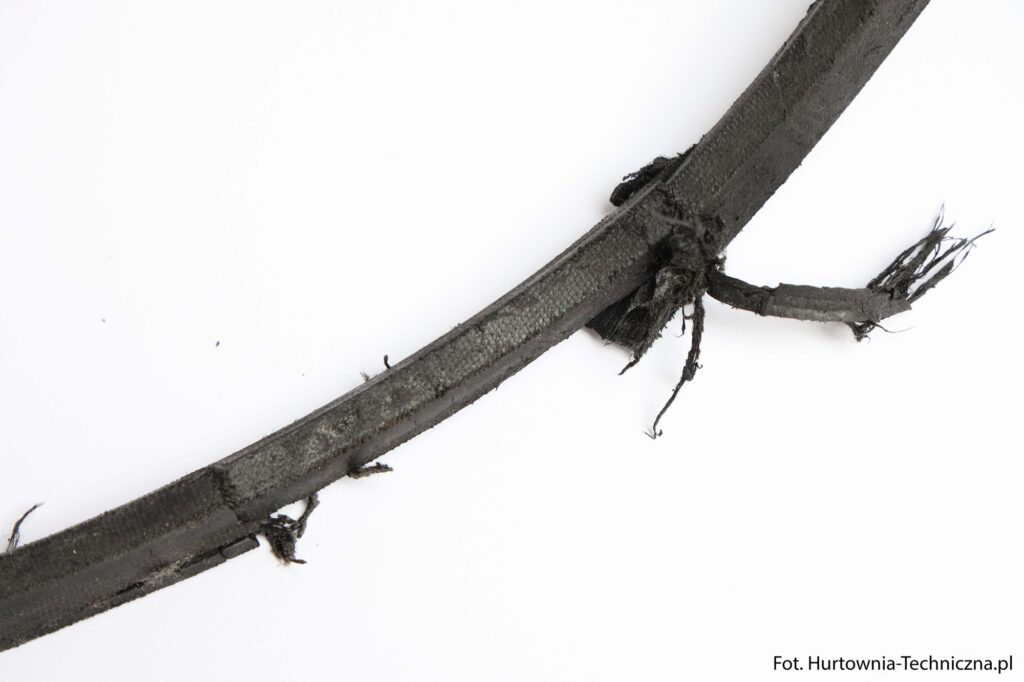

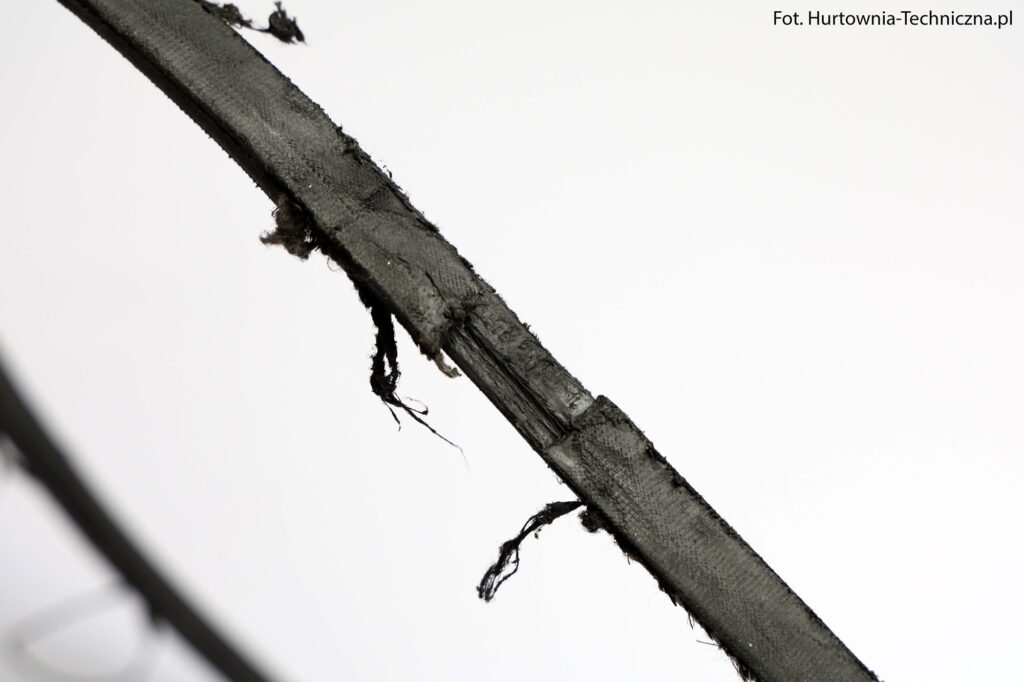

Dlaczego pasy klinowe pękają? Analiza uszkodzeń
Wygląd zużytego pasa pozwala precyzyjnie określić przyczynę awarii.
- Pęknięcia poprzeczne na spodzie – regularne nacięcia na wewnętrznej stronie świadczą o pracy na zbyt małych kołach lub w podwyższonej temperaturze (powyżej 70–80°C). Guma traci elastyczność i pęka przy każdym przegięciu.

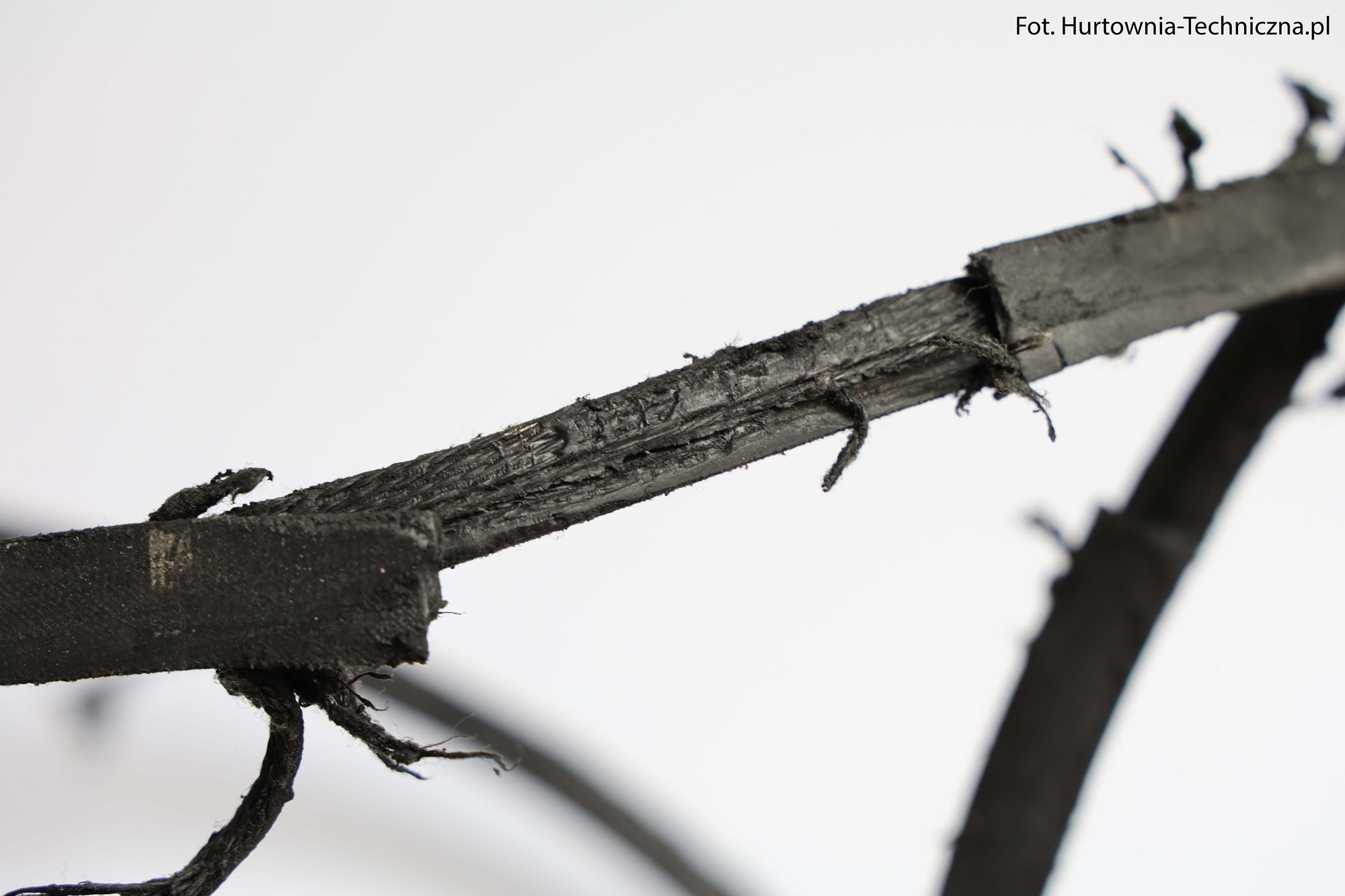

- Wypalenia na bokach – efekt silnego poślizgu lub chwilowego zablokowania napędu. Lokalnie przegrzany materiał traci wytrzymałość.

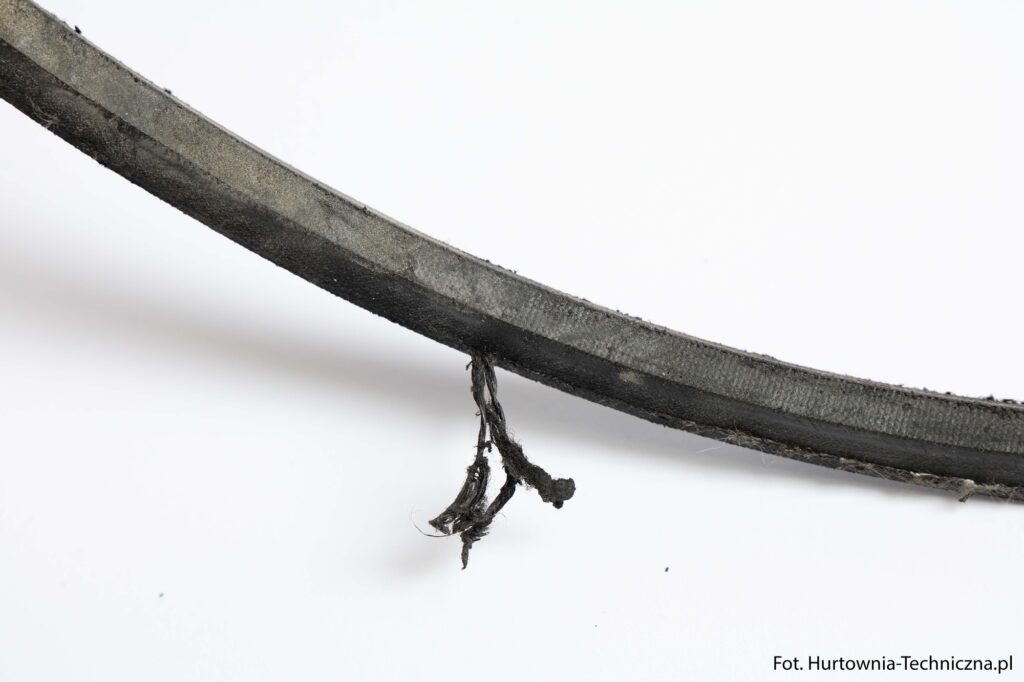

- Wystrzępione krawędzie – zazwyczaj wynik kontaktu z osłoną lub braku osiowości. Takie uszkodzenie może doprowadzić do nagłego zerwania.
- Nagłe przecięcie – najczęściej skutek dostania się ciała obcego do układu lub gwałtownego przeciążenia przekraczającego wytrzymałość kordu.
Profesjonalny montaż – 5 zasad
Większość awarii ma swój początek w błędach popełnionych podczas instalacji. Aby Twój napęd pracował latami, stosuj się do poniższych zasad:
- Nigdy nie używaj siły – zakładanie paska za pomocą śrubokręta, łomu czy młotka to wyrok śmierci dla napędu. Podważanie uszkadza wewnętrzne włókna kordu, które odpowiadają za przenoszenie mocy. Prawidłowy montaż zawsze odbywa się poprzez poluzowanie naciągu.
- Sprawdź osiowość (laserowo lub miarką) – koła muszą być ustawione idealnie w jednej linii. Nawet minimalne odchylenie kątowe powoduje, że jedna strona paska pracuje mocniej, co prowadzi do jego skręcania i szybkiego zużycia również łożysk.
- Wymieniaj komplety – w napędach wielopasowych nigdy nie wymieniaj tylko jednego paska. Stary element jest już wyciągnięty, więc cały ciężar pracy spadnie na nowy, który zerwie się znacznie szybciej.
- Wyczyść rowki kół – przed montażem usuń rdzę, kurz i pozostałości starej gumy z kół pasowych.
- Kontrola po 24h – nowe paski klinowe mają tendencję do układania się w rowkach. Po pierwszej dobie pracy należy sprawdzić naciąg i w razie potrzeby go skorygować.
Profilaktyka zamiast przestoju
Regularna kontrola wizualna, pomiar napięcia oraz analiza temperatury pracy pozwalają znacząco wydłużyć żywotność pasów napędowych. W przemyśle każda awaria oznacza przestój, a przestój to realne straty finansowe.
Właściwy dobór i montaż pasa klinowego to nie koszt – to element strategii utrzymania ruchu, który przekłada się na stabilność produkcji i bezpieczeństwo pracy maszyn.
