Sączki w obiektach mostowych – projektowanie, wykonawstwo, utrzymanie i typowe awarie

Woda jest najczęstszym i najbardziej „konsekwentnym” czynnikiem niszczącym w obiektach mostowych. Odpowiada za:

• transport chlorków do stref zbrojenia (korozja),
• cykle zamarzania–rozmarzania (odspojenia, łuszczenie, mikropęknięcia),
• degradację warstw bitumicznych i hydroizolacji (pęcherze, rozwarstwienia, nieszczelności),
• wymywanie drobnych frakcji z zasypek i podsypek (lokalne osiadania, podmycia),
• powstawanie zacieków, wykwitów i sopli (ryzyko BHP pod obiektem).

Z perspektywy prawa i wymagań technicznych odwodnienie nie jest „opcją”, tylko obowiązkiem projektowym i eksploatacyjnym – wody opadowe mają być skutecznie odprowadzane z obiektów inżynierskich.

W praktyce to nie same pochylenia (choć krytyczne), lecz ciągłość działania całego układu decyduje o trwałości. A w układzie odwodnienia wgłębnego płyty pomostu jednym z elementów najbardziej wrażliwych na błędy jest właśnie sączek: niewłaściwie osadzony, źle uszczelniony, niepodłączony zgodnie z projektem lub zaniedbany utrzymaniowo – potrafi w kilka sezonów „wygenerować” remont o skali nieporównywalnej z własnym kosztem.

Terminologia i podział – dwa znaczenia słowa „sączek”

W języku budowy i utrzymania mostów termin „sączek” bywa używany w dwóch kontekstach:

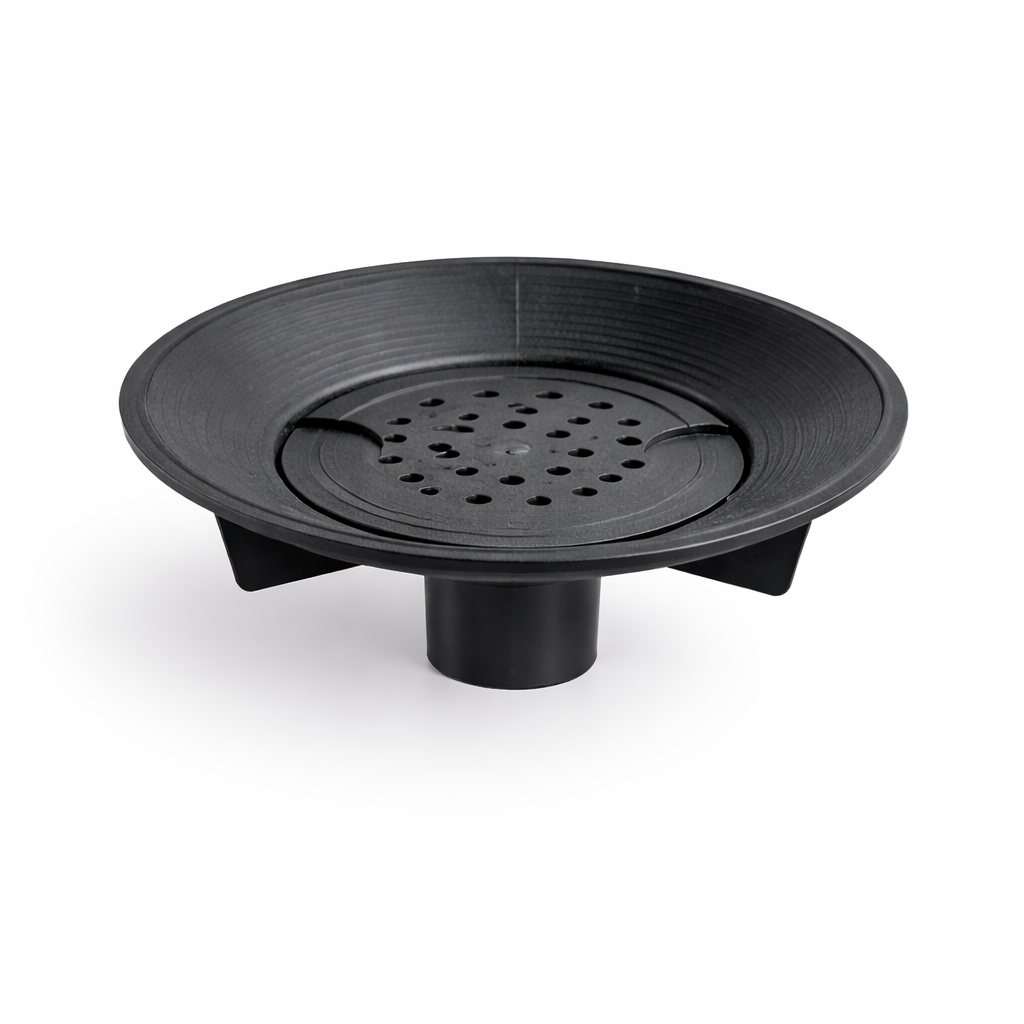

Sączek mostowy (na poziomie hydroizolacji płyty pomostu)

To specjalny wpust instalowany w płycie pomostu, którego wlot pracuje na poziomie hydroizolacji (lub tuż nad nią), a zadaniem jest punktowe przejęcie wody filtrującej (infiltrującej) i przekazanie jej do rurki odpływowej, kolektora i dalej – poza konstrukcję. Rozmieszczenie sączków wiąże się z osią odwodnienia oraz drenażem (liniowym) na izolacji. W zaleceniach branżowych spotyka się typowy rozstaw rzędu 3–5 m (zależnie od geometrii niwelety i spadków).

Sączki/otwory odwadniające w przyczółkach i ścianach oporowych

To otwory lub krótkie przewody przelotowe przez korpus ściany/przyczółka, służące do odciążenia zasypki i redukcji ciśnienia wody. Kluczowe jest zabezpieczenie wlotu filtrem odwrotnym (żeby nie wynosiło drobnych cząstek) oraz właściwe położenie i rozstaw – typowo 1,0–2,0 m oraz ok. 20–30 cm nad stopą fundamentu (dla konstrukcji oporowych; rozwiązania przyczółków często są do nich analogiczne).

W dalszej części artykułu pierwszeństwo ma sączek mostowy na izolacji pomostu, a sączki „ścienne” omówione są jako uzupełnienie – bo oba rozwiązania w praktyce spotykają się na jednym obiekcie i wzajemnie wpływają na warunki wodne podpór i stref dojazdowych.

Rola sączków w układzie odwodnienia pomostu

Odwodnienie obiektu mostowego zwykle dzieli się na:

• odwodnienie powierzchniowe (woda spływa po nawierzchni do wpustów/ścieków),
• odwodnienie wgłębne / filtracyjne (woda przenika przez nawierzchnię i musi być odebrana na izolacji),
• odwodnienie stref przy dylatacjach, krawężnikach i urządzeniach towarzyszących,
• odwodnienie zasypek za przyczółkami i stref przy podporach.

Woda, która dociera do hydroizolacji, nie powinna zalegać. Zaleganie na izolacji prowadzi do:

• długotrwałego kontaktu wody z izolacją (przyspieszona degradacja, „pompowanie” pod ruchem),
• migracji wody do szczelin i uszkodzeń (przecieki do ustroju, zacieki pod obiektem),
• w zimie – do zjawisk lodowych i rozsadzania lokalnych stref warstw ochronnych/nawierzchni.

Dlatego nad izolacją projektuje się drenaż w osi odwodnienia, a w tej osi instaluje się także wpusty i sączki. W zaleceniach wskazuje się m.in. konieczność stosowania warstw filtracyjnych z grysów jednofrakcyjnych w strefie wpustów oraz dopuszczalne formy drenażu (koryto w warstwie ochronnej/wiążącej).

Zasady projektowania – geometria, hydraulika, niezawodność

Lokalizacja w osi odwodnienia i współpraca z drenażem

Podstawowa reguła jest prosta: sączek musi „stać” tam, gdzie woda na izolacji realnie spływa. Jeśli projekt lub wykonawstwo tworzą lokalne przeciwspadki, woda ominie wlot, a sączek będzie „martwy”.

W praktyce projektowej oznacza to:

• wyznaczenie osi odwodnienia (linie cieków) zgodnie z pochyleniem podłużnym i poprzecznym,
• doprojektowanie drenażu na izolacji tak, aby sprowadzić wodę do wlotów punktowych,
• unikanie długich odcinków bez możliwości czyszczenia (system musi mieć utrzymywalność).

Rozstaw sączków

W zaleceniach branżowych dla odwodnienia pomostów przyjmuje się typowo rozstaw co 3–5 m (zależnie od spadków i geometrii).
To wartość orientacyjna – projektant powinien uwzględnić m.in.:

• długość i spadek niwelety (prędkość spływu, koncentracja wody),
• szerokość pasa odwadnianego przypadającego na jeden sączek,
• ryzyko zanieczyszczeń (piasek po zimie, ścier z opon, opiłki),
• warunki zrzutu pod obiektem (wrażliwe strefy: łożyska, urządzenia dylatacyjne, skarpy).

Ważna praktyczna uwaga wykonawcza pojawiająca się w zaleceniach: rurę odpływową skrajnego sączka formuje się tak, aby woda była odprowadzana poza obręb newralgicznych stref podpory (np. rejon ławy podłożyskowej).

Pojemność i drożność – co jest ważniejsze niż „średnica”

W projektowaniu odwodnień łatwo wpaść w pułapkę: „damy większą średnicę, będzie dobrze”. Tymczasem o niezawodności sączków częściej decydują:

• kształt wlotu i możliwość „zassania” drobnych frakcji,
• sposób ułożenia i zabezpieczenia drenażu (czy filtr nie zamuli się betonem/zaprawą),
• brak miejsc, gdzie osadza się rumosz (kolanka, zbyt małe spadki w rurkach),
• dostęp do czyszczenia i możliwość kontroli.

Hydraulicznie przepływ infiltracyjny (woda na izolacji) bywa mniejszy niż spływ po nawierzchni, ale jego czas oddziaływania na konstrukcję jest dużo bardziej szkodliwy – dlatego priorytetem jest szybkie przejęcie i brak zastoin.

Materiały i elementy systemowe – odporność na środowisko i kompatybilność

Elementy odwodnienia w obiektach mostowych spotyka się w wykonaniu m.in. z żeliwa, stali nierdzewnej, betonu/polimerobetonu oraz tworzyw (PE/PP i inne) – dobór zależy od agresywności środowiska, wymagań mechanicznych i przyjętego systemu.

Dla samych sączków na izolacji kluczowe są:

• zgodność z systemem hydroizolacji (kołnierze, sposób wklejenia/obróbki),
• odporność termiczna (temperatura układania warstw bitumicznych),
• odporność na korozję (strefa stale mokra + zanieczyszczenia),
• odporność na zmęczenie (drgania i mikroruchy pomostu),
• szczelność połączenia z rurką odpływową/kolektorem.

W dokumentach specyfikacyjnych dotyczących odwodnienia izolacji pomostu podkreśla się m.in.:

• konieczność stabilizacji sączka na etapie betonowania i wibrowania,
• wymagania osadzenia (np. kilka milimetrów poniżej powierzchni płyty w miejscu osadzenia),
• wymóg szczelnego połączenia lejka z rurką odpływową,
• kontrolę drożności po betonowaniu oraz zasady wykonania warstw filtracyjnych w obrębie kołnierza.

Detale newralgiczne – gdzie najczęściej „robi się problem”

Strefa wlotu i połączenia z hydroizolacją

W praktyce to jest „miejsce prawdy”. Woda zawsze znajdzie najsłabszy punkt, a obróbka kołnierza sączka jest jednym z najtrudniejszych detali izolacyjnych.

Zalecenia dla układu na płycie pomostu obejmują m.in.:

• wprowadzenie hydroizolacji na kołnierze elementów wpustów (dla ułatwienia spływu),
• zastąpienie warstwy ochronnej wokół wpustów/sączków warstwą filtracyjną (np. grysy jednofrakcyjne sklejone żywicą) o określonej minimalnej szerokości,
• dopuszczenie koryta drenażowego wypełnionego grysem w osi odwodnienia.

Najczęstszy błąd: „zalanie” wlotu lub strefy filtracyjnej mleczkiem cementowym / zaprawą / drobnym asfaltem, co w pierwszym sezonie zamienia sączek w korek.

Podłączenie do instalacji odprowadzającej

Sączek bez poprawnego podłączenia jest jak wpust bez rury – woda i tak wróci pod obiekt. Specyfikacje wykonawcze wprost wskazują, że sposób włączenia sączków do kolektora powinien uniemożliwiać wypływ wody na teren pod obiektem, a drożność rurki należy sprawdzić po betonowaniu i oczyścić z zanieczyszczeń.

Błąd typowy: brak spadku na krótkim odcinku odpływu, co tworzy osadnik i przyspiesza zamulanie.

Sączki w przyczółkach/skrzydłach – filtr odwrotny i położenie

W otworach odwadniających zasypkę krytyczne jest:

• zabezpieczenie wlotu filtrem odwrotnym (żeby nie wynosiło frakcji drobnych),
• wysokość umieszczenia (zbyt nisko – ryzyko zamulenia i „pracowania” w strefie przystopowej),
• rozstaw dostosowany do rodzaju gruntu i dopływu wody.

W zaleceniach dla konstrukcji oporowych podaje się typowy rozstaw 1–2 m oraz umieszczenie ok. 20–30 cm nad stopą fundamentu.

Utrzymanie i diagnostyka

Kiedy oglądać odwodnienie, żeby coś zobaczyć

Z punktu widzenia diagnostyki najlepszy czas kontroli to nie „na sucho”, tylko po opadach. W zaleceniach dla systemów odwodnienia obiektów mostowych wskazuje się, że najkorzystniej oceniać działanie odwodnienia 3–5 godzin po intensywnych opadach, bo wady są wtedy najbardziej widoczne.

Rytm przeglądów i działania utrzymaniowe

W praktyce utrzymaniowej sprawdza się prosty schemat:

• po zimie: czyszczenie osadów (piasek, sól, drobny ścier),
• po intensywnych opadach: kontrola zastoin i zrzutów,
• okresowo: przegląd pod obiektem (zacieki, wykwity, „mapy” zawilgocenia),
• po robotach nawierzchniowych: obowiązkowa kontrola drożności (ryzyko zalania).

Zalecenia opisują także system okresowych przeglądów obiektów (bieżące, roczne, pięcioletnie) uwzględniający ocenę odwodnienia jako części oceny stanu technicznego.

Objawy, które prawie zawsze wskazują na problem z sączkami

• zacieki na spodzie płyty i belkach, szczególnie „w linii” osi odwodnienia,
• wykwity solne i mokre plamy na przyczółkach,
• miejscowe spękania i łuszczenie betonu w rejonie wsporników/krawężników,
• sople lodu w punktach, gdzie nie powinno być zrzutu,
• kałuże w ścieku przykrawężnikowym mimo pozornie dobrych spadków (zamulone wpusty, przeciwspadki).

Najczęstsze usterki i szybkie metody naprawcze

Bibliografia

1. Generalna Dyrekcja Dróg Krajowych i Autostrad: Zalecenia projektowania, budowy i utrzymania odwodnienia drogowych obiektów mostowych, Warszawa 2009.
2. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz.U. 2000 nr 63 poz. 735, z późn. zm.).
