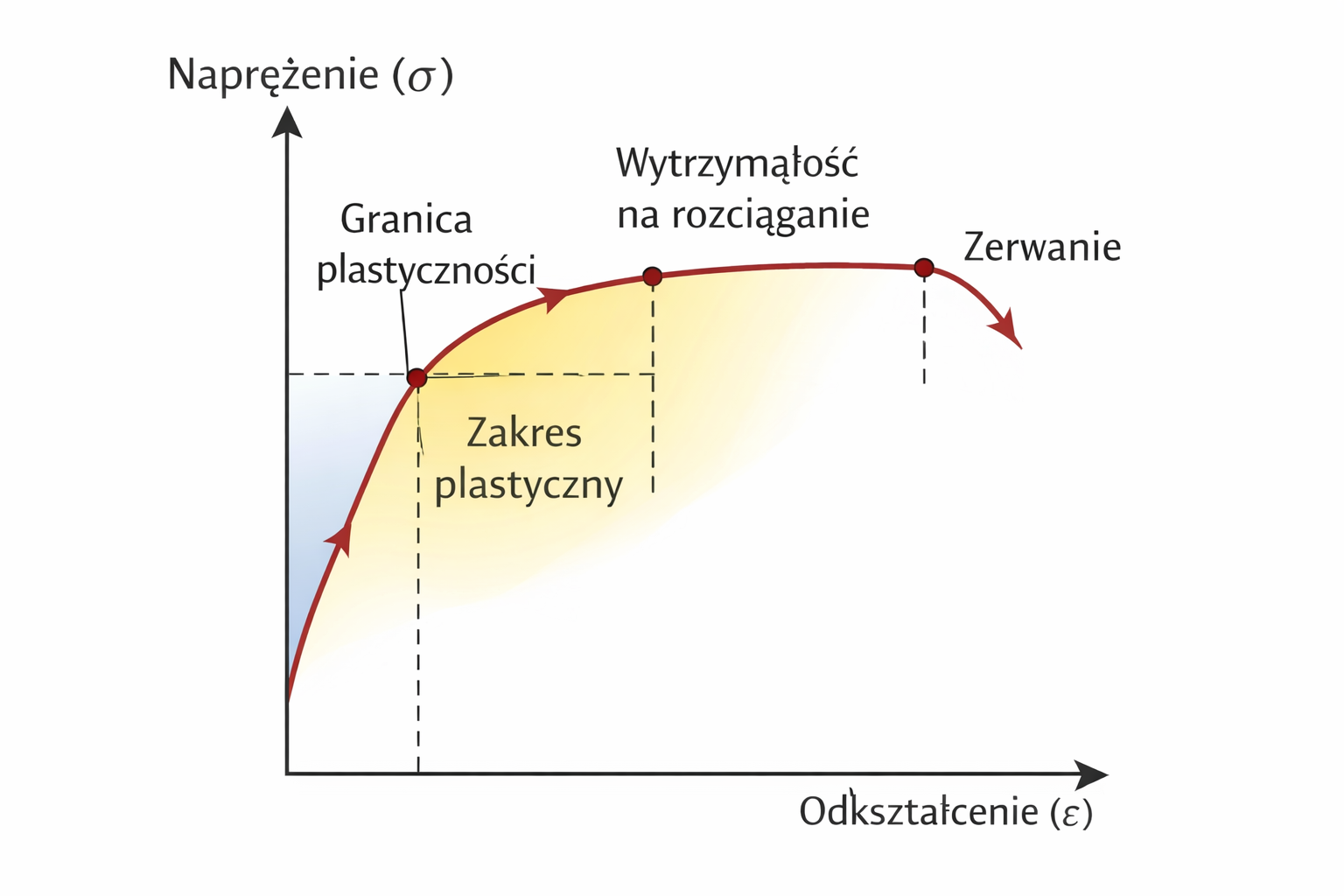

Krzywa naprężenia–odkształcenia

Krzywa naprężenia–odkształcenia stanowi podstawowe narzędzie opisu właściwości mechanicznych materiałów. Uzyskiwana jest najczęściej w wyniku próby rozciągania i przedstawia zależność pomiędzy naprężeniem $\sigma$ a odkształceniem względnym $\varepsilon$ε.

Analiza tej krzywej pozwala określić kluczowe parametry materiałowe, takie jak moduł sprężystości, granica plastyczności czy wytrzymałość na rozciąganie. Jest ona fundamentem zarówno teorii wytrzymałości materiałów, jak i praktyki projektowej.

Definicja krzywej naprężenia–odkształcenia

Krzywa naprężenia–odkształcenia opisuje relację:$$\sigma = f(\varepsilon)$$

gdzie:

• $\sigma$ – naprężenie,
• $\varepsilon$ – odkształcenie względne.

W praktyce rozróżnia się:

• naprężenia inżynierskie,
• naprężenia rzeczywiste,
• odkształcenia inżynierskie i rzeczywiste.

Etapy przebiegu krzywej

Krzywa naprężenia–odkształcenia dla materiałów metalicznych ma charakterystyczny przebieg.

Fazy odkształcenia

Moduł sprężystości

Nachylenie początkowego odcinka krzywej odpowiada modułowi sprężystości:$$E = \frac{d\sigma}{d\varepsilon}$$

Parametr ten określa sztywność materiału i jest niezależny od jego wytrzymałości.

Granica plastyczności i wytrzymałość

Z krzywej można odczytać:

• granicę plastyczności $R_e$​,
• umowną granicę plastyczności $R_{p0.2}$​,
• wytrzymałość na rozciąganie $R_m$​.

Są to podstawowe parametry stosowane w projektowaniu konstrukcji.

Krzywa dla materiałów plastycznych i kruchych

Charakter krzywej zależy od rodzaju materiału.

Porównanie

Naprężenia rzeczywiste i inżynierskie

W analizie zaawansowanej rozróżnia się dwa podejścia.

Naprężenie inżynierskie

$$\sigma = \frac{F}{A_0}$$

Naprężenie rzeczywiste

$$\sigma_r = \frac{F}{A}$$

gdzie $A$ jest aktualnym polem przekroju.

Energia odkształcenia

Pole pod krzywą naprężenia–odkształcenia odpowiada energii odkształcenia:

• w zakresie sprężystym – energia sprężystości,
• w zakresie plastycznym – energia rozproszona.

Czynniki wpływające na przebieg krzywej

Na kształt krzywej wpływają różne czynniki.

Najważniejsze

Zastosowanie krzywej naprężenia–odkształcenia

Krzywa ta jest podstawą wielu analiz inżynierskich.

Główne zastosowania

• projektowanie konstrukcji,
• dobór materiałów,
• analiza bezpieczeństwa,
• modelowanie w MES,
• badania materiałowe.

Znaczenie krzywej naprężenia–odkształcenia

Krzywa naprężenia–odkształcenia stanowi jedno z najważniejszych narzędzi w mechanice materiałów. Umożliwia analizę zachowania materiału w całym zakresie pracy – od sprężystego po zniszczenie.

Jej znajomość jest niezbędna w projektowaniu bezpiecznych i efektywnych konstrukcji oraz w rozwoju nowoczesnych materiałów inżynierskich.
