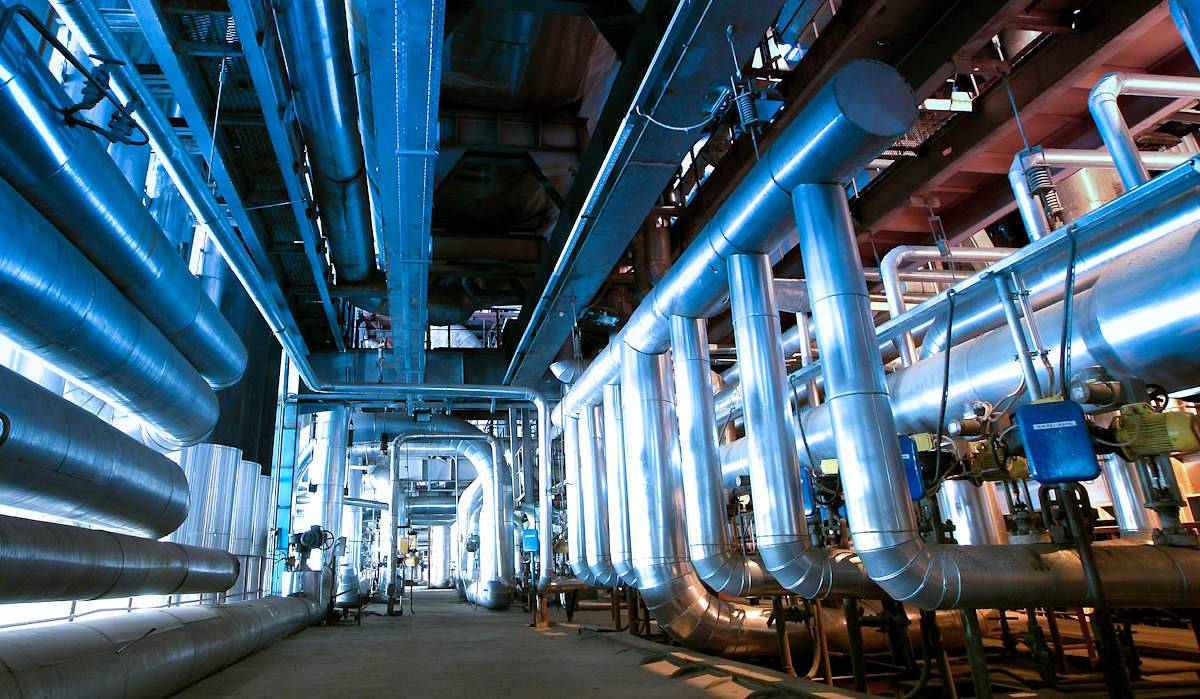

W nowoczesnych zakładach przemysłowych uwagę przykuwają potężne reaktory, piece czy columny destylacyjne. Jednak to, co decyduje o stabilności, ciągłości i bezpieczeństwie całego procesu, często kryje się w rurach biegnących na estakadach lub pod ziemią. Rurociągi technologiczne to dosłowny krwioobieg każdej instalacji. Gdy działają bez zarzutu – są niezauważalne. Gdy zawodzą – straty wynikające z przestojów, awarii czy strat energii potrafią w krótkim czasie zdemolować budżet inwestycji.
Z perspektywy inwestora oraz kadry zarządzającej (Dyrektorów technicznych, operacyjnych i kierowników inwestycji), kluczowym wyzwaniem jest sprawne przeprowadzenie projektu z zachowaniem założonego budżetu, harmonogramu oraz najwyższych norm bezpieczeństwa.
Jak bezproblemowo przejść przez cały proces realizacji rurociągów przemysłowych – od koncepcji po odbiorowy rozruch – i gdzie kryją się największe pułapki?
Przed budową rurociągu: Analiza założeń i dobór materiałów
Większość problemów eksploatacyjnych – takich jak mikropęknięcia, korozja wżerowa czy przedwczesne zużycie armatury – nie wynika z błędów samego wykonawcy na placu budowy, ale z niedopatrzeń na etapie założeń projektowych.
Przystępując do projektowania instalacji rurowych, kluczowe jest precyzyjne sprecyzowanie dynamiki środowiska pracy:
-
Specyfika medium: Inaczej projektuje się rurociągi dla czystej pary technologicznej, inaczej dla kwasów, gazów palnych czy zawiesin ściernych (abrazyjnych).
-
Warunki skrajne (nie tylko nominalne): Rurociąg musi wytrzymać nie tylko ciągłą pracę, ale również uderzenia hydrauliczne, wahania ciśnienia podczas awaryjnego zrzutu oraz cykliczne rozszerzalności cieplne podczas rozruchu i zatrzymania instalacji.
-
Klasyfikacja i normy: W zależności od stwarzanego zagrożenia i parametrów roboczych, rurociągi podlegają pod rygorystyczne normy (np. PN-EN 13480 dla rurociągów przemysłowych metalowych lub ASME B31.3). Właściwa kwalifikacja instalacji decyduje m.in. o wymaganej grubości ścianek, zakresie badań niszczących i nieniszczących (NDT) spoin oraz procedurach odbiorowych przed Urzędem Dozoru Technicznego (UDT).
Projektowanie rurociągu w środowisku 3D
Czas płaskiej dokumentacji 2D w złożonych projektach przemysłowych bezpowrotnie minął. Współczesny standard to pełne modelowanie przestrzenne 3D z wykorzystaniem metodologii BIM (Building Information Modeling).
Dlaczego dla inwestora jest to kluczowa korzyść?
-
Eliminacja kolizji (Clash Detection): Rozbudowa lub modernizacja istniejącego zakładu (tzw. projekty brownfield) wymaga wpasowania nowych tras rurociągowych w gęstą tkankę istniejących konstrukcji, kanałów kablowych i aparatury. Modelowanie 3D w połączeniu ze skanowaniem laserowym 3D istniejącej infrastruktury pozwala wyeliminować kolizje na ekranie komputera, a nie na placu budowy.
-
Zaawansowane analizy wytrzymałościowe (Stress Analysis): Dzięki dedykowanemu oprogramowaniu inżynierowie są w stanie dokładnie przeanalizować naprężenia w rurociągu wywołane ciężarem własnym, ciśnieniem, wiatrem, a przede wszystkim wydłużeniami termicznymi. Pozwala to optymalnie rozmieścić punkty stałe, prowadzenia, kompensatory oraz zamocowania sprężynowe.
-
Ergonomia i serwisowalność: Przemyślana trasa to także łatwy dostęp dla służb Utrzymania Ruchu do zaworów, punktów pomiarowych czy pomp.
Prefabrykacja i montaż rurociągu – liczy się powtarzalność i jakość spoin
Przeniesienie jak największej części prac z placu budowy do kontrolowanych warunków wytwórni prefabrykacji to sprawdzony sposób na skrócenie czasu realizacji i podniesienie jakości.
-
Prefabrykacja rurociągów: Spawanie spływowe i automatyczne na warsztacie gwarantuje idealną powtarzalność spoin, czystość wewnętrzną rur (szczególnie istotną przy instalacjach krytycznych i higienicznych) oraz wyższy poziom bezpieczeństwa.
-
Kontrola i badania NDT: Każdy odcinek rurociągu przechodzi rygorystyczne badania (wizualne VT, radiograficzne RT, ultrasonograficzne UT czy magnetyczno-proszkowe MT), co eliminuje ryzyko nieszczelności po montażu na obiekcie.
-
Montaż końcowy i próby ciśnieniowe: Na budowie następuje scalanie gotowych sekcji, montaż zamocowań, próby ciśnieniowe (hydrostatyczne lub pneumatyczne), płukanie oraz nakładanie izolacji termicznej.
Kompleksowe usługi specjalistyczne PROCHEM S.A. w zakresie rurociągów przemysłowych
Realizacja skomplikowanej instalacji rurowej wymaga partnera, który łączy głęboką wiedzę inżynieryjną z praktycznym doświadczeniem wykonawczym. Firma budownictwa przemysłowego PROCHEM S.A. od ponad 75 lat dostarcza zaawansowane rozwiązania inżynieryjne dla przemysłu chemicznego, petrochemicznego, energetycznego, spożywczego oraz farmaceutycznego.
Oferujemy inwestorom pełne wsparcie w formule EPC / EPCM (od koncepcji po uruchomienie) lub w formie dedykowanych usług specjalistycznych:
-
Inżynieria i projektowanie multidyscyplinarne: Przygotowujemy kompletną dokumentację projektową (podstawową, budowlaną i wykonawczą) rurociągów technologicznych, mediów pomocniczych oraz instalacji przesyłowych dalekiego zasięgu, zgodnie z normami polskimi i międzynarodowymi (PN-EN, ASME, API).
-
Skanowanie laserowe 3D i modelowanie BIM: Tworzy cyfrowe odwzorowanie istniejących obiektów, co gwarantuje bezkolizyjne wprowadzanie nowych instalacji w istniejącą infrastrukturę zakładową.
-
Obliczenia naprężeń i analizy przepływowe: Wykonujemy zaawansowane analizy wytrzymałościowe rurociągów (w tym analizy stanów dynamicznych i uderzeń hydraulicznych), optymalizując kompensację i układy podparć.
-
Zarządzanie dostawami i nadzór inwestorski: Odpowiadamy za kompletację dostaw wyrobów hutniczych i armatury od sprawdzonych dostawców oraz zapewniamy pełny nadzór nad montażem, próbami szczelności i procedurami odbiorowymi UDT/TDT.
Planujesz budowę nowej instalacji lub modernizację istniejącego układu rurociągów w swoim zakładzie?
Skontaktuj się z ekspertami PROCHEM S.A. i dowiedz się, jak możemy zoptymalizować Twój projekt pod kątem bezpieczeństwa, kosztów i harmonogramu realizacyjnego.
