Belka w konstrukcjach inżynierskich

Wprowadzenie do roli belek w konstrukcjach budowlanych i mechanicznych

Belka jest jednym z podstawowych elementów konstrukcyjnych stosowanych w budownictwie oraz inżynierii mechanicznej. Jej głównym zadaniem jest przenoszenie obciążeń działających prostopadle do osi elementu oraz przekazywanie tych obciążeń na podpory lub inne elementy konstrukcji. W praktyce belki stanowią podstawowe elementy nośne stropów, mostów, dachów, konstrukcji halowych, maszyn oraz urządzeń technicznych.

Z punktu widzenia mechaniki konstrukcji belka jest elementem prętowym, którego długość jest znacznie większa od wymiarów przekroju poprzecznego. W trakcie pracy pod obciążeniem w belce powstają przede wszystkim momenty zginające oraz siły tnące, które decydują o jej nośności i odkształceniach.

Analiza pracy belek stanowi jeden z podstawowych zagadnień wytrzymałości materiałów oraz mechaniki budowli.

Podstawowe założenia modelu belki w analizie konstrukcyjnej

W analizie inżynierskiej przyjmuje się uproszczony model belki oparty na kilku podstawowych założeniach:

• materiał belki jest jednorodny i izotropowy,
• przekroje poprzeczne pozostają płaskie podczas odkształcenia,
• odkształcenia są niewielkie w stosunku do długości elementu,
• obciążenia działają głównie prostopadle do osi belki.

Założenia te stanowią podstawę klasycznej teorii zginania znanej jako teoria Eulera–Bernoulliego.

Podpory stosowane w belkach konstrukcyjnych

Rodzaj podpór decyduje o schemacie statycznym belki oraz o sposobie przenoszenia sił w konstrukcji. W praktyce stosuje się kilka podstawowych typów podpór.

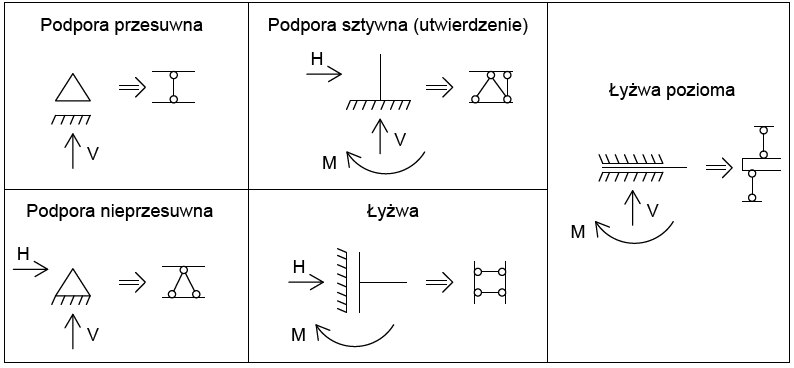

Podstawowe typy podpór w statyce konstrukcji

Interpretacja statyczna podpór

W analizie konstrukcji kluczowe znaczenie ma liczba stopni swobody blokowanych przez podporę.

Statyczna wyznaczalność i geometryczna niezmienność belki

Warunek statycznej wyznaczalności jest to tzw. warunek ilościowy. Sprawdzenie tego warunku mówi nam o tym czy analizowany układ prętowy będziemy mogli rozwiązać, czyli w praktyce wyznaczyć reakcje oraz siły przekrojowe. Jeśli ilość więzi w układzie jest zbyt mała, to układ nie jest nieruchomy, jeżeli więzi jest za dużo, w takim przypadku układ jest „przesztywniony”. W celu sprawdzenia warunku statycznej wyznaczalności należy spełnić poniższy warunek:n=r–p–3

gdzie:
n – stopień statycznej niewyznaczalności,
r – liczba reakcji podpór belki,
p – liczba przegubów w belce.

Jeżeli:

• n = 0, to belka jest statycznie wyznaczalna,
• n > 0, belka jest statycznie niewyznaczalna.

Aby sprawdzić geometryczną niezmienność układów płaskich należy sprawdzić poniższy warunek.e=3t

gdzie:
e – liczba więzi,
t – liczba tarcz.

Co, jeśli powyższy warunek nie jest spełniony? Niespełnienie warunku SW nie jest równoznaczne z tym, iż analizowany układ jest nieprawidłowy, w takim przypadku do rozpatrzenia mamy dwie możliwości:

• gdy e > 3t – wniosek: konstrukcja jest statycznie niewyznaczalna (układ jest przesztywniony). W celu wykonania obliczeń należy stosować inne metody, takie jak: metoda sił czy metoda przemieszczeń,
• gdy e < 3t – wniosek: analizowany układ jest geometrycznie zmienny.

Zastosowanie podpór w modelowaniu konstrukcji

W praktyce inżynierskiej dobór podpór w modelu obliczeniowym pozwala realistycznie odwzorować warunki pracy konstrukcji.

Najczęściej spotykane schematy statyczne to:

• belka swobodnie podparta – podpora przegubowa + przesuwna
• wspornik – jedno utwierdzenie
• rama portalowa – dwa utwierdzenia lub przeguby z ryglem
• kratownice – przegub nieprzesuwny + przegub przesuwny

Odpowiedni dobór podpór zapobiega powstawaniu układów statycznie niewyznaczalnych lub mechanizmów.

Podstawowe schematy statyczne belek

Schemat statyczny określa sposób podparcia elementu oraz decyduje o rozkładzie sił wewnętrznych w konstrukcji.

Tabela podstawowych schematów statycznych belek

Siły wewnętrzne w belce

Pod działaniem obciążenia w belce powstają trzy podstawowe wielkości wewnętrzne.

Siła normalna

$$N$$

Powstaje w przypadku działania sił osiowych.

Siła tnąca

$$V$$

Odpowiada za powstawanie naprężeń stycznych w przekroju belki.

Moment zginający

$$M$$

Jest główną przyczyną powstawania naprężeń normalnych w przekroju.

Naprężenia zginające można obliczyć z zależności:$$\sigma = \frac{M}{W}$$

gdzie:

• $M$ – moment zginający,
• $W$ – wskaźnik wytrzymałości przekroju.

Typowe rodzaje obciążeń działających na belki

Belki mogą być poddawane różnym rodzajom obciążeń.

Obciążenie skupione

Siła działająca w jednym punkcie belki.

Obciążenie równomiernie rozłożone

Obciążenie rozłożone na całej długości elementu.

Obciążenie zmienne liniowo

Obciążenie o zmiennej intensywności, np. w konstrukcjach mostowych.

Ugięcie belek

Pod działaniem obciążeń belka ulega odkształceniu, które określa się jako ugięcie.

Maksymalne ugięcie belki swobodnie podpartej przy obciążeniu równomiernym wynosi:$$f_{max} = \frac{5 q l^4}{384 E I}$$

gdzie:

• $q$ – obciążenie liniowe,
• $l$ – długość belki,
• $E$ – moduł sprężystości materiału,
• $I$– moment bezwładności przekroju.

Kontrola ugięć jest jednym z podstawowych kryteriów projektowych w konstrukcjach budowlanych.

Materiały stosowane w belkach konstrukcyjnych

Belki mogą być wykonywane z różnych materiałów konstrukcyjnych.

Najczęściej stosowane materiały

Dobór materiału zależy od wymagań konstrukcyjnych, ekonomicznych oraz środowiskowych.

Zastosowanie belek w konstrukcjach inżynierskich

Belki są jednym z najczęściej stosowanych elementów nośnych w konstrukcjach.

Występują między innymi w:

• stropach budynków,
• mostach belkowych,
• konstrukcjach hal przemysłowych,
• konstrukcjach dachowych,
• elementach maszyn.

Ich prostota konstrukcyjna oraz efektywność przenoszenia obciążeń sprawiają, że stanowią podstawowy element większości układów nośnych.
