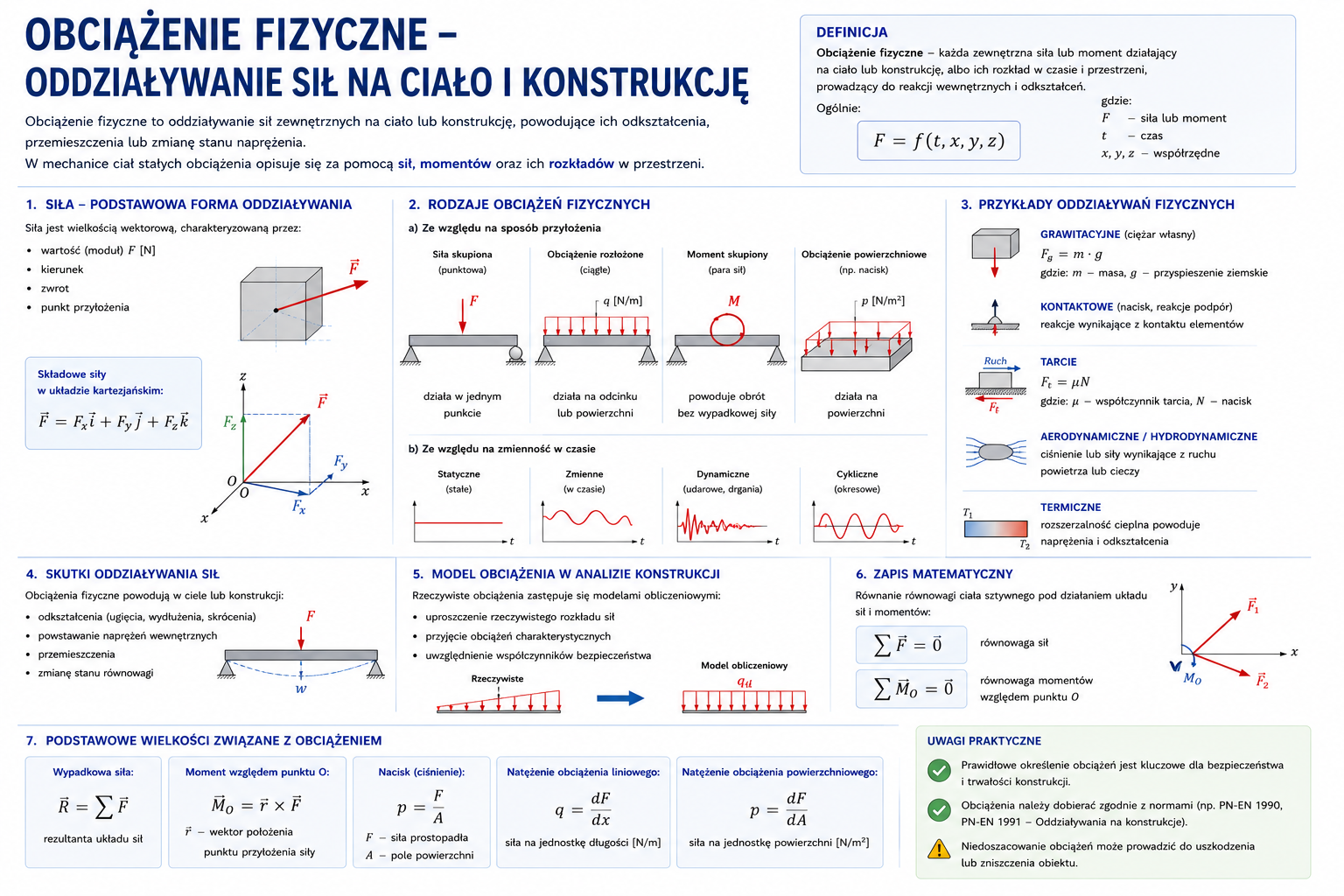

Obciążenie fizyczne – oddziaływanie sił na ciało i konstrukcję

Wprowadzenie do pojęcia obciążenia fizycznego

W mechanice, fizyce oraz wytrzymałości materiałów pojęcie obciążenia fizycznego odnosi się do działania sił, momentów lub innych oddziaływań powodujących zmianę stanu naprężenia i deformacji ciała. Obciążenia fizyczne stanowią podstawę analizy konstrukcji, elementów maszyn oraz układów mechanicznych.

Każde ciało poddane działaniu obciążenia reaguje poprzez powstawanie:

• naprężeń,
• odkształceń,
• przemieszczeń,
• drgań lub zmian kształtu.

Analiza obciążeń jest jednym z najważniejszych zagadnień mechaniki konstrukcji i projektowania inżynierskiego.

Definicja obciążenia fizycznego

Obciążeniem fizycznym nazywa się każde oddziaływanie mechaniczne lub energetyczne działające na ciało, powodujące zmianę jego stanu mechanicznego.

Obciążenie może mieć postać:

• siły,
• momentu,
• ciśnienia,
• oddziaływania termicznego,
• przyspieszenia dynamicznego.

Rodzaje obciążeń fizycznych

Podział według charakteru oddziaływania

Obciążenie statyczne

Obciążenie statyczne działa w sposób powolny i praktycznie niezmienny w czasie.

Charakterystyka

• brak istotnych efektów bezwładności,
• powolny wzrost sił,
• stabilny stan naprężenia.

Przykłady

• ciężar własny konstrukcji,
• obciążenie słupa,
• nacisk fundamentu.

Obciążenie dynamiczne

Obciążenie dynamiczne zmienia się w czasie i może wywoływać drgania.

Przykłady

• ruch pojazdów,
• praca maszyn,
• obciążenia sejsmiczne,
• drgania konstrukcji.

Obciążenie udarowe

Obciążenie udarowe działa bardzo krótko, lecz z dużą intensywnością.

Charakterystyka

• wysoka szybkość przyrostu siły,
• duże naprężenia chwilowe,
• możliwość lokalnych uszkodzeń.

Przykłady

• uderzenie młota,
• kolizje,
• spadające elementy.

Obciążenie skupione

Obciążenie przyłożone na niewielkiej powierzchni lub w jednym punkcie.

Oznaczenie

$$F [N]$$

Powoduje koncentrację naprężeń w obszarze przyłożenia siły.

Obciążenie rozłożone

Siła działająca na określonej długości lub powierzchni.

Obciążenie liniowe

$$q \left[\frac{N}{m}\right]$$

Obciążenie powierzchniowe

$$p \left[\frac{N}{m^2}\right]$$

Obciążenie osiowe

Siła działa wzdłuż osi elementu.

Efekty

• rozciąganie,
• ściskanie,
• powstawanie naprężeń normalnych.

Obciążenie poprzeczne

Siła działa prostopadle do osi elementu.

Powoduje:

• zginanie,
• siły tnące,
• deformacje poprzeczne.

Obciążenie skręcające

Moment działający wokół osi podłużnej elementu.

Efekty

• naprężenia styczne,
• obrót przekrojów,
• odkształcenia postaciowe.

Obciążenia termiczne

Zmiany temperatury powodują deformacje cieplne:$$\Delta L = \alpha L \Delta T$$

gdzie:

• $\alpha$ – współczynnik rozszerzalności cieplnej.

Obciążenia cykliczne

Powtarzające się obciążenia mogą prowadzić do:

• zmęczenia materiału,
• rozwoju mikropęknięć,
• utraty trwałości konstrukcji.

Reakcja materiału na obciążenie

Pod wpływem obciążeń materiał może:

• odkształcać się sprężyście,
• ulegać deformacjom trwałym,
• pękać lub niszczeć.

Naprężenia wywołane obciążeniem

W wyniku działania obciążeń powstają:

Odkształcenia konstrukcji

Obciążenia wywołują:

• wydłużenia,
• skrócenia,
• ugięcia,
• skręcenia,
• wyboczenia.

Obciążenie graniczne

Każda konstrukcja posiada określoną nośność graniczną.

Przekroczenie dopuszczalnego obciążenia może prowadzić do:

• uplastycznienia,
• utraty stateczności,
• zniszczenia materiału.

Kombinacje obciążeń

W praktyce obciążenia występują jednocześnie.

Analiza obejmuje:

• superpozycję sił,
• najbardziej niekorzystne przypadki,
• stany graniczne nośności i użytkowalności.

Obciążenia w mechanice budowli

W konstrukcjach budowlanych uwzględnia się:

• ciężar własny,
• śnieg,
• wiatr,
• obciążenia użytkowe,
• oddziaływania termiczne.

Obciążenia w mechanice maszyn

Elementy maszyn poddawane są:

• skręcaniu,
• zginaniu,
• obciążeniom dynamicznym,
• obciążeniom zmęczeniowym.

Modelowanie obciążeń w MES

W metodzie elementów skończonych obciążenia definiuje się jako:

• siły skupione,
• ciśnienia,
• momenty,
• przyspieszenia,
• obciążenia termiczne.

Znaczenie obciążeń fizycznych w inżynierii

Prawidłowe określenie obciążeń fizycznych jest podstawą projektowania bezpiecznych konstrukcji oraz elementów mechanicznych. Analiza oddziaływań umożliwia ocenę trwałości, nośności oraz odporności materiałów na uszkodzenia.

Podsumowanie

Obciążenie fizyczne oznacza działanie sił i oddziaływań powodujących zmianę stanu mechanicznego ciała lub konstrukcji. Może mieć charakter statyczny, dynamiczny, udarowy lub cykliczny i prowadzi do powstawania naprężeń oraz deformacji.

Analiza obciążeń stanowi jeden z podstawowych obszarów mechaniki oraz wytrzymałości materiałów i ma kluczowe znaczenie w projektowaniu nowoczesnych konstrukcji inżynierskich.
