Naprężenie główne – charakterystyczne wartości naprężeń w materiale

Wprowadzenie do analizy stanu naprężenia

W rzeczywistych elementach konstrukcyjnych naprężenia działają zazwyczaj jednocześnie w wielu kierunkach. W każdym punkcie materiału mogą występować zarówno naprężenia normalne, jak i styczne, tworząc złożony stan naprężenia.

W analizie mechaniki materiałów szczególne znaczenie mają jednak takie kierunki, w których naprężenia styczne zanikają całkowicie. W tych płaszczyznach występują wyłącznie naprężenia normalne określane jako naprężenia główne.

Pojęcie naprężeń głównych stanowi podstawę nowoczesnej analizy wytrzymałościowej oraz teorii wytężenia materiałów.

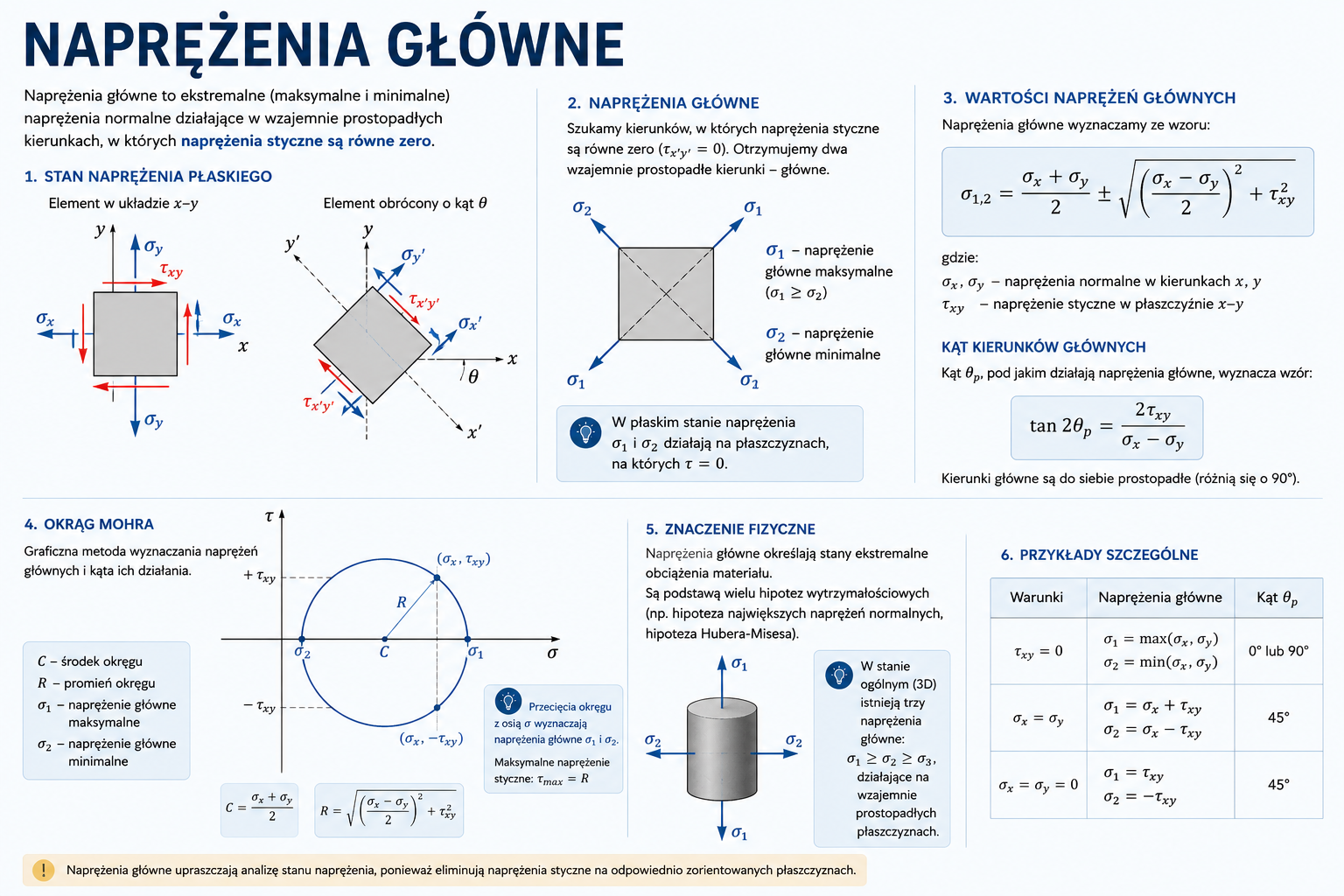

Definicja naprężeń głównych

Naprężenia główne są wartościami naprężeń normalnych występujących w takich płaszczyznach, dla których naprężenia styczne są równe zeru.

Oznacza się je zwykle jako:$$\sigma_1,\sigma_2,\sigma_3$$

gdzie:

• $\sigma_1$​ – największe naprężenie główne,
• $\sigma_2$​ – pośrednie naprężenie główne,
• $\sigma_3$​ – najmniejsze naprężenie główne.

Fizyczna interpretacja naprężeń głównych

W dowolnym punkcie materiału istnieją szczególne kierunki, zwane kierunkami głównymi, w których:

• naprężenia styczne nie występują,
• materiał podlega wyłącznie rozciąganiu lub ściskaniu.

Wartości naprężeń w tych kierunkach są ekstremalne.

Stan naprężenia płaskiego

Dla płaskiego stanu naprężenia:$$\sigma_x,\sigma_y,\tau_{xy}$$σx​,σy​,τxy​

naprężenia główne wyznacza się ze wzoru:$$\sigma_{1,2} = \frac{\sigma_x+\sigma_y}{2} \pm \sqrt{ \left( \frac{\sigma_x-\sigma_y}{2} \right)^2+\tau_{xy}^2 }$$

Interpretacja składników równania

Kierunki główne

Kierunki naprężeń głównych wyznacza zależność:$$\tan 2\theta = \frac{2\tau_{xy}} {\sigma_x-\sigma_y}$$

gdzie:

• $\theta$ – kąt obrotu płaszczyzny głównej.

Naprężenia główne w przestrzeni

W przestrzennym stanie naprężenia tensor ma postać:$$\begin{bmatrix} \sigma_x & \tau_{xy} & \tau_{xz} \\ \tau_{yx} & \sigma_y & \tau_{yz} \\ \tau_{zx} & \tau_{zy} & \sigma_z \end{bmatrix}$$​

Naprężenia główne są wartościami własnymi tego tensora.

Naprężenia główne a naprężenia styczne

Maksymalne naprężenie styczne:$$\tau_{max} = \frac{\sigma_1-\sigma_3}{2}$$​​

Wartość ta odgrywa istotną rolę w teoriach wytrzymałościowych.

Koło Mohra

Do graficznej analizy naprężeń głównych stosuje się:$$\text{Koło Mohra}$$

Pozwala ono określić:

• wartości naprężeń głównych,
• maksymalne naprężenia styczne,
• orientację płaszczyzn głównych.

Szczególne przypadki naprężeń głównych

Rozciąganie jednoosiowe

$$\sigma_1=\sigma,\quad \sigma_2=0$$

Czyste ścinanie

$$\sigma_1=\tau,\quad \sigma_2=-\tau$$

Ciśnienie hydrostatyczne

$$\sigma_1=\sigma_2=\sigma_3$$

Naprężenia główne w kryteriach wytrzymałościowych

Wiele teorii zniszczenia opiera się bezpośrednio na naprężeniach głównych.

Najważniejsze kryteria

Zastosowanie naprężeń głównych

Analiza naprężeń głównych wykorzystywana jest w:

• projektowaniu konstrukcji stalowych,
• mechanice pękania,
• analizie zmęczeniowej,
• geotechnice,
• modelowaniu MES.

Naprężenia główne w geotechnice

W mechanice gruntów naprężenia główne mają szczególne znaczenie przy analizie:

• stateczności skarp,
• parcia gruntu,
• wytrzymałości gruntów spoistych.

Analiza numeryczna naprężeń głównych

W metodzie elementów skończonych naprężenia główne stanowią jedne z podstawowych wyników analizy.

Pozwalają określić:

• obszary przeciążone,
• kierunki propagacji pęknięć,
• miejsca koncentracji naprężeń.

Znaczenie naprężeń głównych w mechanice materiałów

Naprężenia główne umożliwiają uproszczenie złożonego stanu naprężenia do układu pozbawionego naprężeń stycznych. Dzięki temu możliwe jest efektywne stosowanie teorii wytrzymałościowych oraz dokładniejsza analiza mechanizmów zniszczenia materiału.

Stanowią one jeden z najważniejszych parametrów wykorzystywanych w nowoczesnej analizie konstrukcji i materiałów.

Podsumowanie

Naprężenia główne są szczególnymi wartościami naprężeń normalnych występujących w płaszczyznach, w których zanikają naprężenia styczne. Odgrywają fundamentalną rolę w mechanice materiałów, teorii wytrzymałości oraz analizie konstrukcji.

Ich wyznaczanie umożliwia ocenę bezpieczeństwa elementów konstrukcyjnych oraz przewidywanie zachowania materiałów pod wpływem złożonych obciążeń.
