Naprężenie normalne – podstawowy parametr rozciągania i ściskania materiałów

Wprowadzenie do naprężeń normalnych

W elementach konstrukcyjnych poddanych działaniu sił osiowych powstają siły wewnętrzne przeciwdziałające deformacji materiału. Wielkością opisującą intensywność tych oddziaływań w przekroju poprzecznym jest naprężenie normalne.

Naprężenia normalne należą do podstawowych pojęć mechaniki materiałów oraz wytrzymałości materiałów i stanowią fundament projektowania konstrukcji stalowych, żelbetowych oraz maszynowych.

Definicja naprężenia normalnego

Naprężenie normalne jest naprężeniem działającym prostopadle do powierzchni przekroju materiału.

Definiuje się je zależnością:$$\sigma = \frac{N}{A}$$

gdzie:

• $\sigma$ – naprężenie normalne,
• $N$ – siła normalna,
• $A$ – pole przekroju poprzecznego.

Jednostką naprężenia jest:$$Pa = \frac{N}{m^2}$$

W praktyce inżynierskiej najczęściej stosuje się:$$MPa$$

Charakter działania naprężeń normalnych

Naprężenia normalne mogą powodować:

• rozciąganie materiału,
• ściskanie materiału.

W zależności od kierunku działania siły rozróżnia się dwa podstawowe przypadki.

Naprężenia rozciągające

W przypadku działania siły rozciągającej:$$\sigma > 0$$

Materiał:

• wydłuża się,
• zwiększa swoją długość,
• podlega deformacji osiowej.

Naprężenia ściskające

Przy działaniu siły ściskającej:$$\sigma < 0$$

Element:

• skraca się,
• może utracić stateczność,
• ulega deformacji ściskającej.

Rozkład naprężeń normalnych

Rozciąganie osiowe

Dla pręta obciążonego centralnie:$$\sigma = const$$

naprężenia są równomiernie rozłożone w całym przekroju.

Naprężenia przy zginaniu

Podczas zginania naprężenia normalne zmieniają się liniowo:$$\sigma = \frac{M y}{I}$$

gdzie:

• $M$ – moment zginający,
• $y$ – odległość od osi obojętnej,
• $I$ – moment bezwładności.

Oś obojętna

W zginanym przekroju występuje:$$\sigma = 0$$

na osi obojętnej.

Powyżej osi występują zwykle naprężenia ściskające, a poniżej rozciągające.

Zależność między naprężeniem i odkształceniem

W zakresie sprężystym obowiązuje prawo Hooke’a:$$\sigma = E \varepsilon$$

gdzie:

• $E$ – moduł Younga,
• $\varepsilon$ – odkształcenie względne.

Naprężenia dopuszczalne

W projektowaniu konstrukcji stosuje się naprężenia dopuszczalne:$$\sigma_{dop} = \frac{R_e}{\gamma}$$

gdzie:

• $R_e$​ – granica plastyczności,
• $\gamma$ – współczynnik bezpieczeństwa.

Koncentracja naprężeń normalnych

W miejscach zmian geometrycznych dochodzi do lokalnego wzrostu naprężeń.

Typowe miejsca koncentracji

Naprężenia normalne w różnych materiałach

Naprężenia normalne a zniszczenie materiału

Przekroczenie wartości granicznych może prowadzić do:

• uplastycznienia,
• pękania,
• wyboczenia,
• utraty nośności.

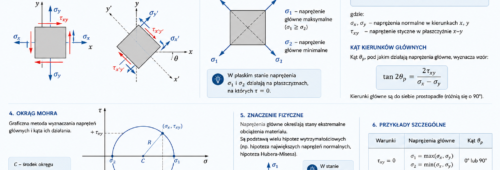

Naprężenia główne i normalne

Naprężenia główne są szczególnym przypadkiem naprężeń normalnych występujących w płaszczyznach, dla których:$$\tau = 0$$

czyli nie występują naprężenia styczne.

Naprężenia normalne w analizie MES

W metodzie elementów skończonych analizuje się:

• rozkład naprężeń,
• koncentracje,
• strefy przeciążenia,
• naprężenia maksymalne.

Analiza taka pozwala optymalizować konstrukcję i ograniczać ryzyko uszkodzeń.

Znaczenie naprężeń normalnych w budownictwie

Naprężenia normalne mają podstawowe znaczenie przy projektowaniu:

• słupów,
• belek,
• kratownic,
• cięgien,
• konstrukcji mostowych.

Są jednym z najważniejszych parametrów wykorzystywanych w obliczeniach statycznych i wytrzymałościowych.

Naprężenia normalne a stateczność konstrukcji

W elementach ściskanych naprężenia normalne mogą prowadzić do utraty stateczności:$$\text{wyboczenia}$$

Dlatego analiza ściskania obejmuje nie tylko wytrzymałość materiału, ale również smukłość elementu.

Znaczenie naprężeń normalnych w nowoczesnej inżynierii

Współczesne projektowanie konstrukcji wykorzystuje zaawansowane modele analizy naprężeń normalnych uwzględniające:

• nieliniowość materiałową,
• efekty II rzędu,
• kontakt powierzchniowy,
• zmęczenie materiału.

Pozwala to na dokładniejsze przewidywanie zachowania konstrukcji pod obciążeniem.

Podsumowanie

Naprężenie normalne jest podstawową wielkością opisującą stan obciążenia materiału przy rozciąganiu i ściskaniu. Działa prostopadle do przekroju i stanowi kluczowy parametr w mechanice materiałów oraz projektowaniu konstrukcji.

Jego analiza umożliwia ocenę bezpieczeństwa elementów nośnych oraz przewidywanie ich zachowania pod wpływem działania sił zewnętrznych.
