Linia ciśnień (mechanika)

W analizie konstrukcji, szczególnie murowych i łukowych, kluczowe znaczenie ma sposób, w jaki siły wewnętrzne są przekazywane przez elementy nośne. Jednym z podstawowych narzędzi interpretacyjnych jest linia ciśnień, która obrazuje przebieg sił ściskających w konstrukcji.

Pojęcie to ma fundamentalne znaczenie w projektowaniu konstrukcji pracujących głównie na ściskanie, takich jak łuki, sklepienia czy mury oporowe.

Definicja linii ciśnień

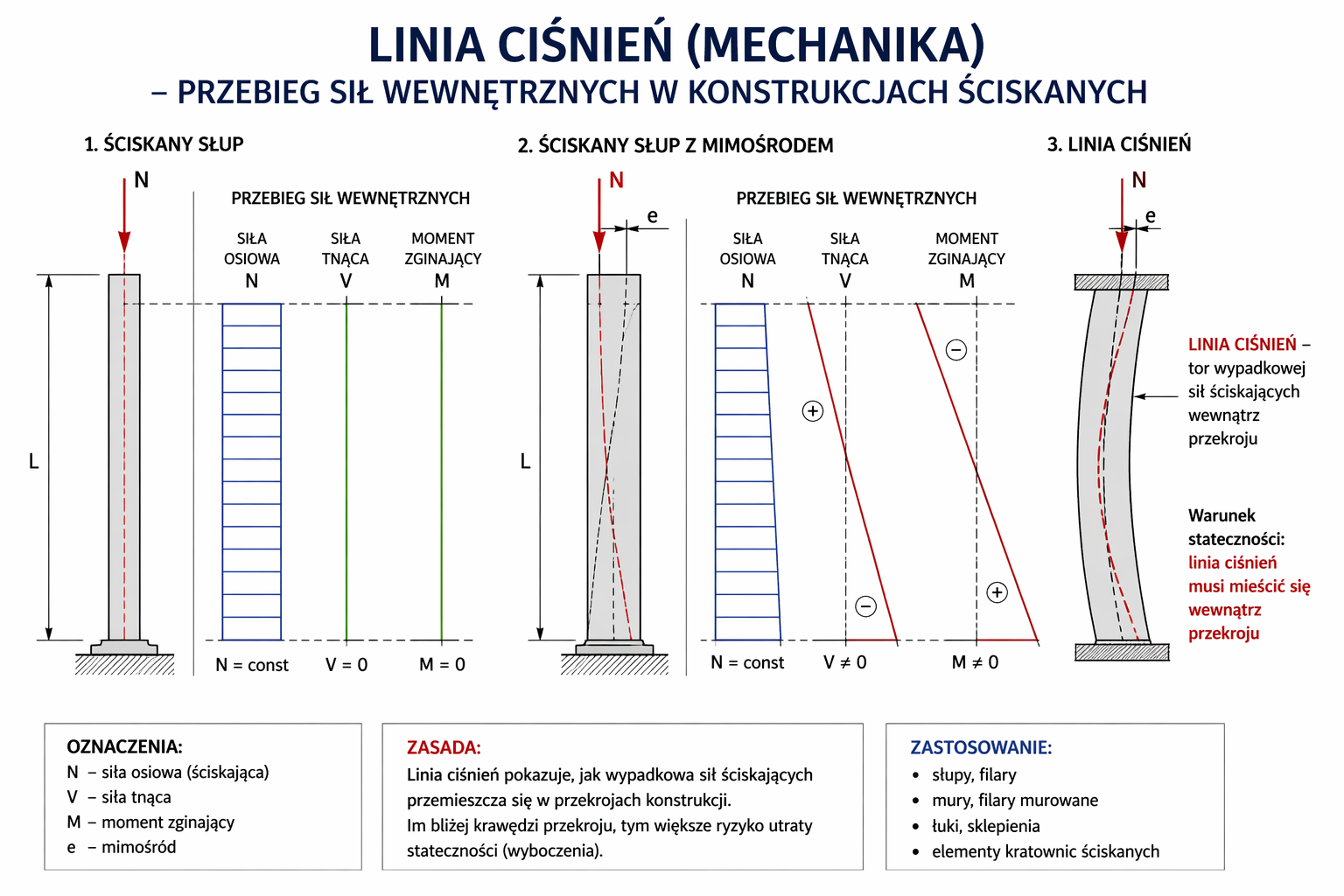

Linia ciśnień jest geometrycznym miejscem punktów, przez które przechodzi wypadkowa sił wewnętrznych w przekrojach elementu konstrukcyjnego.

Można ją interpretować jako:

• trajektorię sił ściskających,
• linię działania siły normalnej w przekrojach,
• oś przekazywania obciążeń w konstrukcji.

Interpretacja fizyczna

Linia ciśnień wskazuje, gdzie w przekroju działa wypadkowa siła wewnętrzna.

Wnioski

• jeśli linia ciśnień przebiega przez środek przekroju → brak momentów zginających,
• jeśli jest przesunięta → występuje zginanie,
• im większe odchylenie → większe naprężenia zginające.

Linia ciśnień a mimośród siły

Położenie linii ciśnień względem osi przekroju określa mimośród:$$e = \frac{M}{N}$$

gdzie:

• $e$ – mimośród,
• $M$ – moment zginający,
• $N$ – siła normalna.

Warunek rdzenia przekroju

Aby przekrój był w całości ściskany, linia ciśnień musi mieścić się w tzw. rdzeniu przekroju.

Przykład – przekrój prostokątny

Warunek:$$|e| \leq \frac{h}{6}$$

gdzie $h$ to wysokość przekroju.

Interpretacja

Zasady

• musi przebiegać wewnątrz przekroju,
• jej przebieg zależy od obciążenia,
• optymalna forma to krzywa funikularna.

Jeśli linia ciśnień wyjdzie poza przekrój, dochodzi do powstania przegubów i utraty stateczności.

Linia ciśnień a wielobok sił

Linia ciśnień jest ściśle powiązana z wielobokiem sił (funikularnym).

Interpretacja

• wielobok sił → układ sił zewnętrznych,
• linia ciśnień → odpowiedź konstrukcji,
• obie reprezentacje są równoważne statycznie.

Zastosowanie linii ciśnień

Linia ciśnień jest szeroko stosowana w analizie konstrukcji.

Główne zastosowania

• projektowanie łuków i sklepień,
• analiza murów oporowych,
• ocena stateczności konstrukcji murowych,
• analiza historycznych konstrukcji,
• weryfikacja rozkładu sił.

Tabela – interpretacja przebiegu linii ciśnień

Metody wyznaczania linii ciśnień

Podejścia obliczeniowe

• metody graficzne (wielobok sił),
• analiza statyczna przekrojów,
• metoda elementów skończonych,
• analiza historyczna konstrukcji.

Znaczenie linii ciśnień we współczesnej inżynierii

Linia ciśnień pozostaje jednym z najważniejszych narzędzi analizy konstrukcji ściskanych, szczególnie w kontekście konstrukcji murowych i łukowych. Pomimo rozwoju metod numerycznych, jej znaczenie nie maleje, ponieważ pozwala na szybkie i intuicyjne zrozumienie przepływu sił w konstrukcji.

W nowoczesnej inżynierii stanowi uzupełnienie analiz numerycznych i jest często wykorzystywana w ocenie istniejących obiektów oraz projektowaniu konstrukcji inspirowanych zasadami równowagi funikularnej.
