Filtracja powietrza w druku 3D: kiedy zwykła wentylacja nie wystarcza?

Druk 3D jeszcze kilka lat temu kojarzył się głównie z prototypowaniem, hobbystami i pojedynczą drukarką stojącą na biurku. Dziś technologia addytywna jest obecna w firmach produkcyjnych, biurach konstrukcyjnych, laboratoriach, szkołach, pracowniach usługowych, gabinetach stomatologicznych, warsztatach i działach utrzymania ruchu.

Wraz z rozwojem technologii pojawił się jednak temat, który przez długi czas był traktowany po macoszemu: jakość powietrza przy druku 3D. Sam fakt, że urządzenie nie wygląda jak ciężka maszyna przemysłowa, nie oznacza, że nie generuje zanieczyszczeń. Podczas druku mogą powstawać ultradrobne cząstki, lotne związki organiczne, zapachy, pyły, aerozole i opary zależne od materiału, temperatury, rodzaju technologii oraz intensywności pracy.

W wielu przypadkach otwarcie okna albo uruchomienie ogólnej wentylacji pomieszczenia nie rozwiązuje problemu. Może jedynie rozcieńczyć zanieczyszczenia w powietrzu, a czasem rozprowadzić je po większej przestrzeni. Dlatego w pracowniach, laboratoriach i firmach korzystających z druku 3D coraz większe znaczenie mają dedykowane systemy odciągu i filtracji powietrza.

Co trafia do powietrza podczas druku 3D?

Podczas druku 3D materiał jest podgrzewany, topiony, utwardzany, spiekany lub przetwarzany w inny sposób. W zależności od technologii proces ten może prowadzić do emisji różnych zanieczyszczeń.

W druku FDM/FFF filament jest podgrzewany w głowicy i nakładany warstwa po warstwie. To najpopularniejsza technologia, stosowana zarówno w prostych drukarkach biurkowych, jak i w bardziej zaawansowanych urządzeniach przemysłowych. Podczas topienia tworzywa mogą powstawać ultradrobne cząstki oraz lotne związki organiczne. Ich ilość i skład zależą od rodzaju filamentu, temperatury dyszy, temperatury stołu, obudowy drukarki i czasu pracy.

W druku żywicznym, czyli SLA, DLP lub MSLA, problemem są przede wszystkim opary i zapachy pochodzące z żywic fotopolimerowych. Do tego dochodzi etap mycia, suszenia i końcowego utwardzania wydruków. W praktyce oznacza to, że źródłem emisji nie jest tylko sama drukarka, ale cały proces pracy z żywicą.

W technologiach proszkowych, takich jak SLS, MJF lub wybrane rozwiązania przemysłowe, pojawiają się pyły, cząstki materiału oraz zanieczyszczenia związane z obróbką proszku, czyszczeniem komory i post-processingiem.

Wniosek jest prosty: druk 3D nie jest jednym procesem. To grupa technologii, z których każda może wymagać innego podejścia do filtracji powietrza.

Dlaczego zwykła wentylacja często nie wystarcza?

Wentylacja ogólna ma za zadanie wymieniać powietrze w pomieszczeniu. To ważny element komfortu i bezpieczeństwa, ale nie zawsze skutecznie usuwa zanieczyszczenia powstające bezpośrednio przy źródle emisji.

Jeśli drukarka stoi w pomieszczeniu, a zanieczyszczenia unoszą się z głowicy, komory roboczej lub kuwety z żywicą, wentylacja sufitowa albo otwarte okno nie przechwytuje ich w momencie powstawania. Najpierw rozchodzą się po pomieszczeniu, a dopiero potem część z nich zostaje usunięta wraz z wymianą powietrza. To trochę tak, jakby sprzątać warsztat dmuchawą do liści. Ruch powietrza jest, sensu mniej.

W wielu sytuacjach potrzebne jest odciąganie zanieczyszczeń u źródła, czyli możliwie blisko miejsca, w którym powstają. Takie rozwiązanie ogranicza rozprzestrzenianie się oparów, pyłów i cząstek po całym pomieszczeniu. Dopiero potem powietrze powinno przejść przez odpowiednio dobrany system filtracji.

Zwykła wentylacja może nie wystarczyć szczególnie wtedy, gdy:

w jednym pomieszczeniu pracuje kilka lub kilkanaście drukarek,
wydruki trwają wiele godzin dziennie,
używane są materiały techniczne, takie jak ABS, ASA, nylon, PC, TPU lub kompozyty,
w pomieszczeniu wyczuwalny jest zapach tworzywa, żywicy albo rozgrzanego materiału,
drukarki pracują w małym, słabo wentylowanym pomieszczeniu,
użytkownicy przebywają blisko urządzeń przez długi czas,
druk odbywa się w szkole, laboratorium, biurze lub pracowni usługowej,
proces obejmuje żywice, proszki, obróbkę wydruków albo czyszczenie chemiczne,
jakość powietrza wpływa na komfort pracy personelu.

W takich warunkach filtracja nie jest dodatkiem. Jest elementem organizacji stanowiska pracy.

Ultradrobne cząstki i VOC: niewidoczne, ale istotne

W przypadku druku 3D dużą uwagę zwraca się na dwa typy emisji: ultradrobne cząstki oraz lotne związki organiczne, często określane skrótem VOC.

Ultradrobne cząstki są bardzo małe i mogą długo utrzymywać się w powietrzu. Ich problem polega na tym, że nie muszą być widoczne. Brak dymu nie oznacza automatycznie braku emisji. Właśnie dlatego ocena ryzyka wyłącznie „na oko” jest słaba. Człowiek potrafi zauważyć zapach, dym albo osad, ale z mikroskopijnymi cząstkami już tak wygodnie nie jest.

Lotne związki organiczne mogą odpowiadać za zapachy, podrażnienia i ogólny dyskomfort pracy. Ich skład zależy od materiału. Inne emisje mogą pojawiać się przy PLA, inne przy ABS, ASA, PETG, nylonie, żywicach czy materiałach z dodatkami technicznymi.

To nie oznacza, że każda drukarka 3D jest automatycznie zagrożeniem na poziomie katastrofy chemicznej. Oznacza natomiast, że w firmie, laboratorium albo placówce edukacyjnej warto podejść do tematu rozsądnie: sprawdzić materiały, skalę pracy, liczbę urządzeń, sposób wentylacji i realne narażenie użytkowników.

Materiał ma znaczenie

Największym błędem przy ocenie emisji z druku 3D jest traktowanie wszystkich filamentów i żywic tak samo. Materiał decyduje o tym, co trafia do powietrza i jak intensywna może być emisja.

PLA

PLA jest często uznawany za jeden z łatwiejszych materiałów do druku. Ma niższą temperaturę pracy niż wiele tworzyw technicznych i zwykle generuje mniej uciążliwy zapach. Nie oznacza to jednak, że nie emituje żadnych cząstek ani związków. Przy jednej małej drukarce w dobrze wentylowanym pomieszczeniu ryzyko może być ograniczone, ale przy wielu urządzeniach pracujących codziennie warto już myśleć o kontroli emisji.

ABS i ASA

ABS oraz ASA wymagają wyższych temperatur i są znane z bardziej intensywnego zapachu. W praktyce są to materiały, przy których temat filtracji powietrza staje się znacznie ważniejszy. Druk z ABS lub ASA w otwartym pomieszczeniu biurowym to zły pomysł, nawet jeśli ktoś kiedyś powiedział, że „u nas tak działa i nikt nie narzeka”. Brak skargi nie jest jeszcze normą bezpieczeństwa.

W przypadku ABS i ASA zalecane są obudowy, odciąg i filtracja obejmująca zarówno cząstki, jak i związki gazowe.

PETG, TPU, nylon i materiały techniczne

PETG często jest wybierany jako kompromis między łatwością druku a lepszą odpornością mechaniczną. TPU, nylon, poliwęglan i inne materiały techniczne mogą wymagać wyższych temperatur, zamkniętej komory i bardziej kontrolowanych warunków. Im bardziej wymagający materiał, tym bardziej warto zwrócić uwagę na powietrze wokół stanowiska.

Kompozyty z włóknem węglowym, szklanym lub metalicznym

Materiały kompozytowe są atrakcyjne ze względu na właściwości mechaniczne, ale podczas druku i późniejszej obróbki mogą generować dodatkowe pyły i cząstki. Szczególnie ważna jest ostrożność przy szlifowaniu, wierceniu, cięciu lub usuwaniu podpór. Filtracja powietrza może być potrzebna nie tylko podczas samego druku, ale również przy post-processingu.

Żywice fotopolimerowe

Drukarki żywiczne wymagają osobnego podejścia. Źródłem problemu mogą być opary żywicy, zapachy, kontakt ze skórą, proces mycia wydruków oraz końcowe utwardzanie. W takim przypadku znaczenie ma nie tylko filtracja przy drukarce, ale cała organizacja stanowiska: przechowywanie materiału, wentylacja, odciąg, środki ochrony osobistej i bezpieczna obsługa odpadów.

Kiedy filtracja powietrza jest szczególnie potrzebna?

Nie każda sytuacja wymaga takiego samego systemu. Jedna drukarka używana okazjonalnie do prostych wydruków z PLA to inny przypadek niż farma drukarek pracująca przez cały dzień na ABS, ASA lub żywicach.

Filtracja powietrza jest szczególnie zalecana w kilku sytuacjach.

Gdy drukarki pracują długo i regularnie

Przy krótkim, sporadycznym druku emisja jest ograniczona czasowo. Przy pracy wielogodzinnej zanieczyszczenia mogą gromadzić się w pomieszczeniu, zwłaszcza jeśli wentylacja ogólna jest słaba. W firmach, szkołach i pracowniach usługowych drukarki często działają przez wiele godzin dziennie, czasem bez stałego nadzoru. Wtedy kontrola powietrza powinna być stałym elementem procesu.

Gdy w jednym miejscu działa wiele drukarek

Jedna drukarka to jedno źródło emisji. Kilka lub kilkanaście drukarek to już zupełnie inna skala. Nawet jeśli pojedyncze urządzenie wydaje się nieproblematyczne, ich łączna emisja może znacząco wpłynąć na jakość powietrza w pomieszczeniu.

W takich przypadkach warto rozważyć system centralny, lokalne odciągi albo dedykowane stanowiska z obudowami i filtracją.

Gdy używane są materiały techniczne

ABS, ASA, nylon, poliwęglan, kompozyty, żywice i materiały specjalistyczne wymagają większej kontroli niż podstawowe filamenty. Jeżeli materiał wymaga wysokiej temperatury albo generuje wyraźny zapach, to znak, że zwykła wentylacja może nie wystarczyć.

Gdy druk odbywa się blisko ludzi

Drukarka stojąca obok biurka, w sali lekcyjnej, w małym laboratorium albo w pracowni, w której stale przebywają ludzie, powinna być traktowana inaczej niż urządzenie w wydzielonym pomieszczeniu technicznym.

Najlepszym rozwiązaniem jest ograniczenie emisji u źródła, a nie liczenie, że użytkownicy będą oddychać „jakoś mniej” między jednym zadaniem a drugim.

Gdy pojawia się zapach

Zapach nie jest pełnym miernikiem zagrożenia, ale jest ważnym sygnałem. Jeżeli po wejściu do pomieszczenia czuć tworzywo, żywicę, rozgrzany materiał lub chemiczny aromat, to znaczy, że emisje są obecne w powietrzu. W takiej sytuacji warto przeanalizować wentylację, filtrację i sposób organizacji stanowiska.

Gdy obowiązują wymagania BHP, audyty lub standardy jakości

W firmach produkcyjnych, laboratoriach, placówkach edukacyjnych i zakładach pracujących dla wymagających klientów jakość środowiska pracy ma znaczenie formalne i praktyczne. System filtracji może być częścią oceny ryzyka, dokumentacji BHP oraz procedur utrzymania stanowiska.

Jakie rozwiązania stosuje się przy filtracji druku 3D?

System filtracji powinien być dobrany do technologii, materiału, liczby drukarek i sposobu użytkowania. Najczęściej stosuje się kilka typów rozwiązań.

Obudowa drukarki

Obudowa pomaga ograniczyć rozprzestrzenianie się emisji, stabilizuje temperaturę druku i poprawia kontrolę procesu. Sama obudowa nie zawsze wystarcza, ale jest dobrym pierwszym krokiem, szczególnie przy ABS, ASA i materiałach technicznych.

Najlepsze efekty daje obudowa połączona z kontrolowanym odciągiem i filtracją. Dzięki temu powietrze nie wydostaje się przypadkowo do pomieszczenia, tylko trafia przez filtr.

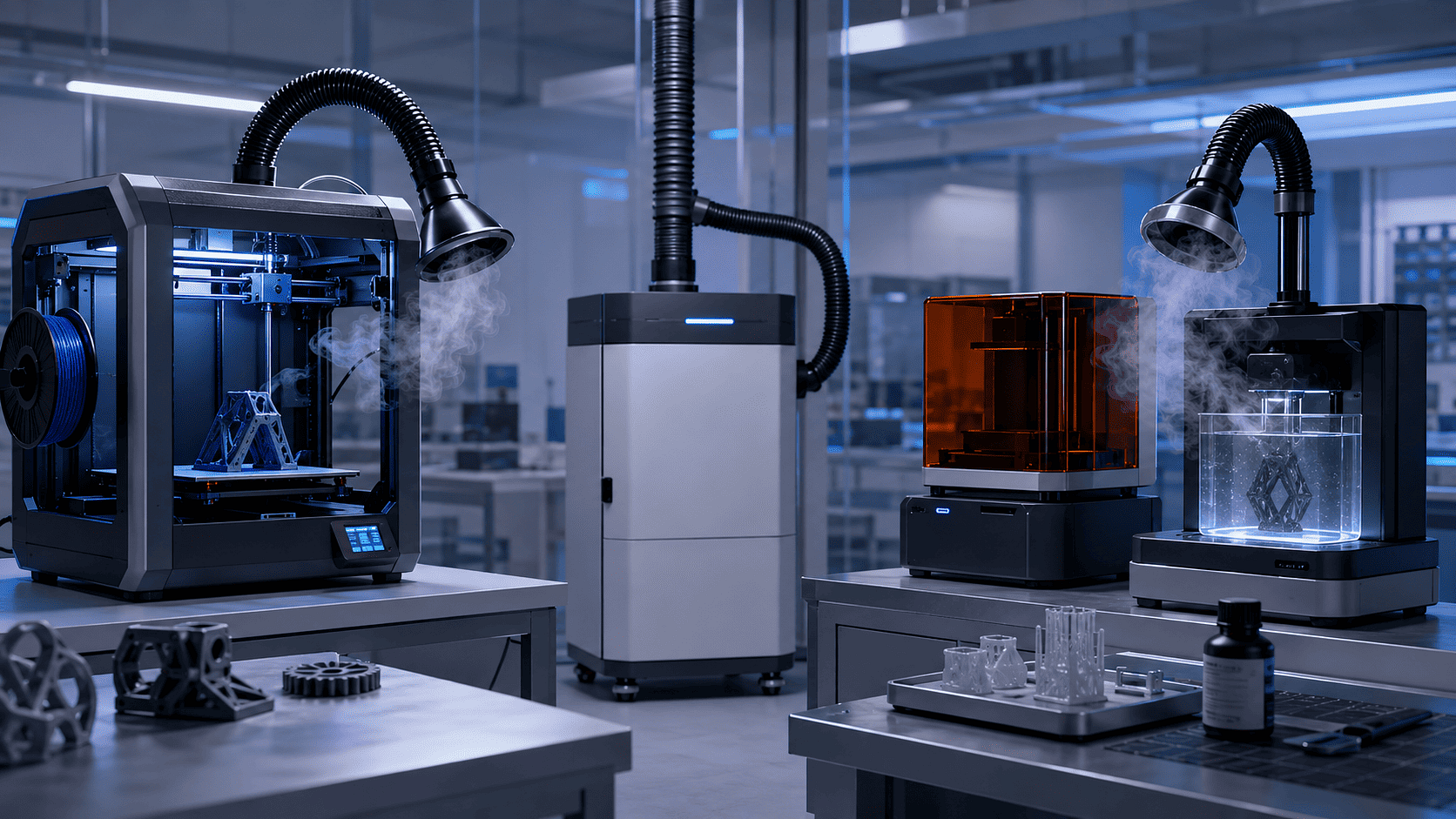

Lokalny odciąg przy źródle emisji

Lokalny odciąg usuwa zanieczyszczenia blisko miejsca ich powstawania. Może być podłączony do obudowy drukarki, komory roboczej, stanowiska z żywicą albo konkretnego miejsca post-processingu.

To rozwiązanie jest skuteczniejsze niż sama wentylacja ogólna, bo ogranicza rozchodzenie się zanieczyszczeń po pomieszczeniu.

Filtracja HEPA lub wysokoskuteczna filtracja cząstek

Filtr cząstek odpowiada za wychwytywanie pyłów i drobnych cząstek unoszących się w powietrzu. W druku 3D jest istotny zwłaszcza przy emisji ultradrobnych cząstek, pyłów materiałowych i zanieczyszczeń powstających w trakcie przetwarzania tworzyw.

Trzeba jednak pamiętać, że filtr cząstek nie rozwiązuje problemu gazów i zapachów. Od tego jest kolejny etap filtracji.

Filtr węglowy

Filtr węglowy jest stosowany do redukcji zapachów oraz części lotnych związków organicznych. Ma szczególne znaczenie przy druku z ABS, ASA, żywic, gumopodobnych materiałów, kompozytów i tworzyw generujących wyraźny zapach.

W praktyce dobry system filtracji druku 3D powinien często łączyć filtrację cząstek z filtracją gazową. Sam filtr węglowy nie zastąpi filtra cząstek, a sam filtr cząstek nie rozwiąże problemu zapachu i VOC. Niestety fizyka nie pyta działu zakupów o budżet.

Systemy dedykowane do farm drukarek

Przy większej liczbie urządzeń warto rozważyć rozwiązanie zaprojektowane jako system dla wielu drukarek. Może to być układ z lokalnymi podłączeniami, wspólnym odciągiem, centralnym filtrem albo osobnymi modułami filtrującymi przy każdej drukarce.

Ważne jest, aby system miał odpowiednią wydajność, nie zakłócał procesu druku i nie powodował problemów z temperaturą w komorach.

Jak dobrać system filtracji do drukarni 3D?

Dobór systemu warto zacząć od kilku prostych pytań.

Po pierwsze: ile drukarek pracuje w pomieszczeniu? Jedna drukarka używana okazjonalnie to zupełnie inna sytuacja niż farma drukarek działająca codziennie.

Po drugie: jakie materiały są używane? PLA, PETG, ABS, ASA, nylon, poliwęglan, kompozyty i żywice różnią się pod względem emisji i wymagań.

Po trzecie: jak długo trwa druk? Wydruk trwający godzinę raz w tygodniu nie generuje takiego samego obciążenia jak produkcja trwająca po kilkanaście godzin dziennie.

Po czwarte: gdzie stoją drukarki? Inaczej ocenia się urządzenie w osobnym pomieszczeniu technicznym, inaczej drukarkę ustawioną w biurze, sali szkolnej lub pracowni, w której stale przebywają ludzie.

Po piąte: czy proces obejmuje post-processing? Mycie żywic, usuwanie podpór, szlifowanie, piaskowanie, obróbka proszków albo czyszczenie wydruków mogą wymagać dodatkowego odciągu i filtracji.

Po szóste: czy powietrze ma być wyrzucane na zewnątrz, czy filtrowane i zawracane do pomieszczenia? Recyrkulacja wymaga dobrze dobranej filtracji i kontroli stanu filtrów. Wyrzut na zewnątrz wymaga z kolei odpowiedniego prowadzenia instalacji i uwzględnienia przepisów oraz warunków technicznych budynku.

Czego unikać?

Najgorszym rozwiązaniem jest ignorowanie problemu, bo „drukarka jest mała”. Wielkość urządzenia nie mówi wszystkiego o emisji. Mała drukarka może pracować codziennie na materiale, który generuje intensywny zapach i dużą liczbę cząstek.

Drugim błędem jest stosowanie przypadkowych oczyszczaczy powietrza bez analizy procesu. Urządzenie stojące w rogu pomieszczenia może poprawić ogólne wrażenie, ale niekoniecznie skutecznie przechwyci emisje przy źródle. Jeśli zanieczyszczenia zdążą się rozproszyć, system musi walczyć z całym pomieszczeniem, zamiast z konkretnym punktem emisji.

Trzecim błędem jest brak wymiany filtrów. Filtr działa tylko wtedy, gdy ma jeszcze pojemność i przepływ. Przepracowany filtr może ograniczać wydajność, zwiększać opory przepływu i dawać fałszywe poczucie bezpieczeństwa.

Czwartym błędem jest brak rozdzielenia stref. Druk, czyszczenie żywic, obróbka mechaniczna wydruków i przechowywanie materiałów powinny być dobrze zorganizowane. Jeżeli wszystko odbywa się na jednym stole, w jednym małym pomieszczeniu, bez odciągu i bez procedur, trudno mówić o kontroli jakości powietrza.

Rola systemów Donaldson BOFA w druku 3D

W profesjonalnych zastosowaniach druku 3D warto korzystać z systemów zaprojektowanych specjalnie do odciągu i filtracji zanieczyszczeń procesowych. Rozwiązania Donaldson BOFA są stosowane w wielu branżach przemysłowych, w tym w technologii addytywnej, laserach, elektronice, druku i laboratoriach.

Ich zadaniem jest przechwytywanie zanieczyszczeń u źródła oraz filtracja powietrza z wykorzystaniem odpowiednio dobranych wkładów. W zależności od procesu może to obejmować filtrację cząstek, filtrację gazową, redukcję zapachów oraz kontrolę stanu filtrów.

W przypadku druku 3D szczególnie ważne jest dobranie systemu nie tylko do drukarki, ale do całego procesu. Innego rozwiązania potrzebuje biuro konstrukcyjne z kilkoma drukarkami FDM, innego pracownia żywiczna, a jeszcze innego farma drukarek pracująca seryjnie na materiałach technicznych.

Dobór systemu powinien uwzględniać liczbę urządzeń, materiały, czas pracy, sposób wentylacji pomieszczenia i wymagania dotyczące bezpieczeństwa pracy.

Zwykła wentylacja nie zawsze wystarcza przy druku 3D. Może wspierać wymianę powietrza, ale nie zastępuje skutecznego odciągu zanieczyszczeń u źródła. Im więcej drukarek, im dłuższy czas pracy i im bardziej wymagające materiały, tym większe znaczenie ma profesjonalna filtracja.

Najważniejsze sygnały, że warto wdrożyć dedykowany system filtracji, to intensywny zapach, praca wielu drukarek, używanie ABS, ASA, nylonu, żywic lub kompozytów, druk w małym pomieszczeniu, obecność ludzi w pobliżu urządzeń oraz potrzeba utrzymania wysokiego standardu BHP.

Dobrze dobrany system filtracji powietrza w druku 3D chroni użytkowników, poprawia komfort pracy, ogranicza rozprzestrzenianie się pyłów i oparów, wspiera stabilność procesu oraz pomaga utrzymać czyste i bezpieczne stanowisko.

Druk 3D daje ogromne możliwości, ale wymaga rozsądnej organizacji pracy. Samo postawienie drukarki na biurku i otwarcie okna nie zawsze wystarcza. Przy profesjonalnym wykorzystaniu technologii addytywnej filtracja powietrza powinna być traktowana tak samo poważnie jak dobór materiału, kalibracja drukarki czy jakość modelu 3D.
