Ceowniki CH to kształtowniki ceowe o zbieżnych stopkach (półkach). W praktyce spotyka się je w konstrukcjach stalowych, elementach wsporczych, ramach, wzmocnieniach oraz w prefabrykacji i warsztatach. Ich „C-kształtny” przekrój sprawia, że dobrze pracują jako elementy jednokierunkowo zginane, ale – jak każdy przekrój otwarty – wymagają świadomego podejścia do skręcania i stateczności.
Spis treści
- Czym są ceowniki CH i gdzie się je stosuje
- Jak czytać oznaczenie ceownika CH
- Wymiary ceownika CH – na co patrzeć
- Charakterystyki statyczne CH – które parametry są kluczowe
- Praktyczne wskazówki projektowe
- Tablica ceowników CH – dane katalogowe
Czym są ceowniki CH i gdzie się je stosuje
Ceowniki CH to kształtowniki stalowe o przekroju otwartym, z półkami o nachyleniu (zbieżne stopki). W zastosowaniach budowlanych pojawiają się m.in. jako:
- rygle i belki drugorzędne,
- elementy stężeń i wzmocnień lokalnych,
- konstrukcje wsporcze dla instalacji i tras kablowych,
- elementy ram, kratownic i podkonstrukcji (np. pod obudowy).
Plusy CH: relatywnie korzystny stosunek masy do nośności w jednym kierunku, proste detale warsztatowe, łatwe łączenie śrubowe/spawalnicze.
Minusy CH: przekrój otwarty = większa wrażliwość na skręcanie i zwichrzenie przy zginaniu, a także przesunięte środki (środek ciężkości/ścinania), co ma znaczenie w obciążeniach mimośrodowych.
Jak czytać oznaczenie ceownika CH
W praktyce spotkasz zapis w formie:
CH hh × bb × G
gdzie:
- h – wysokość przekroju [mm],
- b – szerokość przekroju [mm],
- G – masa na metr długości [kg/m].
To szybki opis „gabarytu i ciężaru”, ale do obliczeń i detali potrzebujesz jeszcze grubości środnika i stopki oraz charakterystyk (Ix/Iy, Wx, promienie bezwładności itd.).
Wymiary ceownika CH – na co patrzeć
W tabelach wymiarowych dla ceowników CH zwykle znajdziesz:
- h, b – główne wymiary,
- t₍w₎ – grubość środnika,
- t₍f₎ – grubość stopki,
- r₁, r₂ – promienie zaokrągleń,
- d, sₛ – wymiary pomocnicze (zależne od geometrii profilu),
- A – pole przekroju [cm²],
- G – masa [kg/m].
W praktyce warsztatowej te parametry są ważne przy doborze:
- długości spoin (np. przy dospawaniu blach węzłowych),
- otworowania i rozstawu śrub (uwaga na promienie i strefy przy zaokrągleniach),
- powierzchni do zabezpieczeń antykorozyjnych (pośrednio przez geometrię i dostęp).

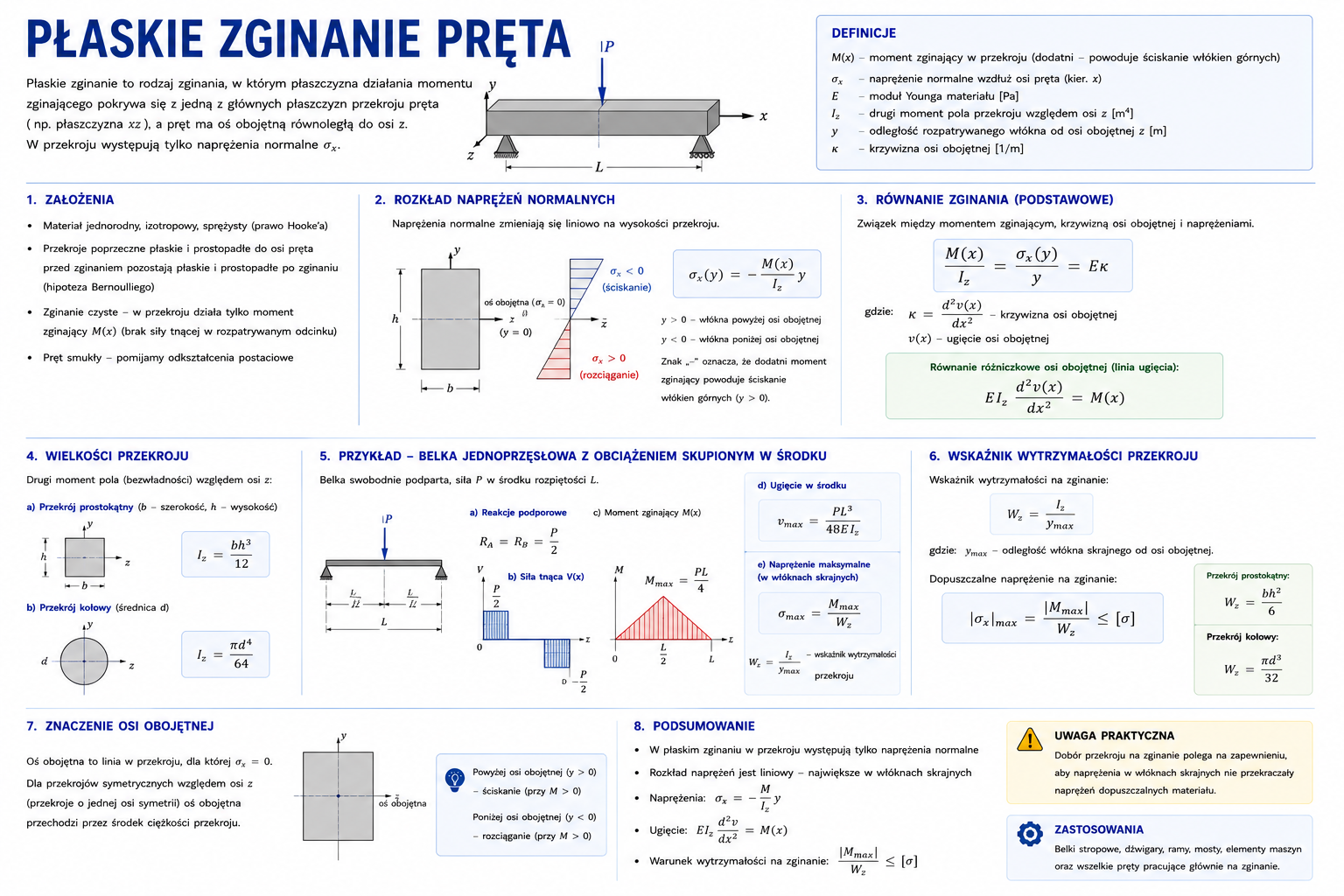

Charakterystyki statyczne CH – które parametry są kluczowe
Dla projektanta najczęściej „pracują”:
- Iᵧ, W el,y, W pl,y, iᵧ – dla zginania względem osi y-y,
- Iᶻ, W el,z, W pl,z, iᶻ – dla osi z-z,
- Aᵥz – efektywna powierzchnia przy ścinaniu,
- Iₜ, Iw – parametry skręcania i zwichrzenia (ważne przy belkach),
- yₛ, yₘ – położenia środków (m.in. przy mimośrodach i skręcaniu).
Dla ceowników (przekrój otwarty) skręcanie i zwichrzenie potrafią „zabrać” nośność szybciej niż samo przekroczenie naprężeń normalnych – dlatego w praktyce liczy się nie tylko Wx, ale też warunki podparcia i sposób przekazania obciążeń.
Praktyczne wskazówki projektowe
- Obciążaj „w osi”, jeśli możesz
Jeżeli siła działa mimośrodowo względem środnika, profil zacznie skręcać. W wielu przypadkach wystarczy przemyśleć detal (np. blacha węzłowa, żebro, łącznik), żeby obciążenie przechodziło bliżej środka ścinania. - Pamiętaj o stateczności przy zginaniu
Długie odcinki ceownika pracujące na zginanie wymagają kontroli zwichrzenia – szczególnie, jeśli półka ściskana nie jest stężona. - Detale połączeń
Przy śrubach zwróć uwagę na odległości od krawędzi i strefy promieni. Przy spawaniu uwzględnij grubości tw/tf (żeby nie „przegrzać” cienkich elementów i nie robić nadmiernych odkształceń). - Korozja i eksploatacja
Ceownik ma zakamarki i strefy przy przejściu środnik–półka, które trudniej zabezpieczyć. Dobór systemu ochronnego i jakość przygotowania powierzchni są krytyczne zwłaszcza na zewnątrz.
Tablica ceowników CH – dane katalogowe
Poniżej masz gotową, interaktywną tabelę (wyszukiwarka + karta profilu + porównanie), w tym wymiary oraz własności statyczne.
Wskazówka: w wyszukiwarce możesz wpisywać np.
CH 203 x 89 x 30(spacje i wielkość liter nie mają znaczenia).
Ceowniki CH – dane katalogowe
| Symbol | Wymiary | Przekrój | Oś y–y | Oś z–z / skręcanie / środki | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h [mm] |
b [mm] |
tw [mm] |
tf [mm] |
r1 [mm] |
r2 [mm] |
d [mm] |
ss [mm] |
A [cm²] |
G [kg/m] |
Iy [cm⁴] |
Wel,y [cm³] |
Wpl,y [cm³] |
iy [cm] |
Avz [cm²] |
Iz [cm⁴] |
Wel,z [cm³] |
Wpl,z [cm³] |
iz [cm] |
It [cm⁴] |
Iw [cm⁶] |
ys [cm] |
ym [cm] |
|
| CH 76 x 38 x 7 | 76.2 | 38.1 | 5.1 | 6.8 | 12 | 6 | 38.2 | 19.1 | 8.62 | 6.7 | 75.1 | 19.71 | 23.7 | 2.95 | 4.34 | 10.1 | 3.78 | 7.5 | 1.08 | 1.64 | 90 | 1.12 | 2.07 |
| CH 102 x 51 x 10 | 101.6 | 50.8 | 6.1 | 7.6 | 12 | 6 | 61.2 | 21.3 | 13.16 | 10.4 | 206 | 40.51 | 48.7 | 3.95 | 6.62 | 27.7 | 7.64 | 14.9 | 1.45 | 2.89 | 440 | 1.42 | 2.71 |
| CH 127 x 64 x 15 | 127 | 63.5 | 6.4 | 9.2 | 13 | 6.5 | 80.5 | 24.2 | 18.79 | 14.9 | 477 | 75.09 | 89.1 | 5.04 | 8.73 | 64.7 | 14.5 | 27.7 | 1.86 | 5.21 | 1580 | 1.82 | 3.57 |
| CH 152 x 76 x 18 | 152.4 | 76.2 | 6.4 | 9 | 14 | 7 | 103 | 25 | 22.48 | 17.9 | 838 | 110 | 129 | 6.11 | 10.48 | 109 | 20 | 38.3 | 2.21 | 6.24 | 3950 | 2.04 | 4.12 |
| CH 152 x 89 x 24 | 152.4 | 88.9 | 7.1 | 11.6 | 16 | 8 | 93.7 | 29.8 | 30.02 | 23.9 | 1154 | 151.4 | 177 | 6.2 | 11.9 | 210 | 34.5 | 63.7 | 2.64 | 12.9 | 7210 | 2.67 | 5.34 |
| CH 178 x 76 x 21 | 177.8 | 76.2 | 6.6 | 10.3 | 16 | 8 | 123 | 27.5 | 26.39 | 20.8 | 1329 | 149.5 | 176 | 7.1 | 12.75 | 129 | 23.6 | 45.3 | 2.21 | 8.87 | 6390 | 2.05 | 4.14 |
| CH 178 x 89 x 27 | 177.8 | 88.9 | 7.6 | 12.3 | 17 | 8.5 | 116 | 31.5 | 33.79 | 26.8 | 1735 | 195.2 | 229 | 7.17 | 14.7 | 234 | 37.7 | 70.9 | 2.63 | 15.8 | 11100 | 2.58 | 5.16 |
| CH 203 x 76 x 24 | 203.2 | 76.2 | 7.1 | 11.2 | 17 | 8.5 | 144 | 29.4 | 30.28 | 23.9 | 1948 | 191.7 | 227 | 8.02 | 15.57 | 146 | 26.3 | 50.8 | 2.2 | 11.5 | 9550 | 2 | 4.02 |
| CH 203 x 89 x 30 | 203.2 | 88.9 | 8.1 | 12.9 | 17.5 | 8.75 | 139 | 32.8 | 37.6 | 29.8 | 2469 | 243 | 286 | 8.1 | 17.68 | 256 | 40.6 | 77.2 | 2.61 | 18.8 | 16100 | 2.48 | 4.98 |
| CH 229 x 76 x 26 | 228.6 | 76.2 | 7.6 | 11.2 | 17.5 | 8.75 | 169 | 30.1 | 33.14 | 26.1 | 2608 | 228.1 | 272 | 8.87 | 18.5 | 152 | 26.7 | 51.7 | 2.14 | 12.8 | 13000 | 1.87 | 3.76 |
| CH 229 x 89 x 33 | 228.6 | 88.9 | 8.6 | 13.3 | 19 | 9.5 | 161 | 34.4 | 41.43 | 32.7 | 3364 | 294.3 | 349 | 9.01 | 21.05 | 274 | 42.5 | 81.9 | 2.57 | 22 | 22400 | 2.37 | 4.75 |
| CH 254 x 76 x 28 | 254 | 76.2 | 8.1 | 10.9 | 19 | 9.5 | 192 | 31 | 35.94 | 28.2 | 3361 | 264.6 | 319 | 9.67 | 21.78 | 153 | 26.1 | 51.2 | 2.06 | 14.4 | 16900 | 1.73 | 3.44 |
| CH 254 x 89 x 36 | 254 | 88.9 | 9.1 | 13.6 | 20.4 | 10.2 | 183 | 35.9 | 45.35 | 35.7 | 4435 | 349.2 | 416 | 9.89 | 24.65 | 289 | 44.1 | 85.2 | 2.53 | 25.6 | 30000 | 2.27 | 4.52 |
| CH 305 x 89 x 42 | 304.8 | 88.9 | 10.2 | 13.7 | 25.7 | 12.85 | 227 | 39.6 | 53 | 41.8 | 7036 | 461.7 | 572 | 11.52 | 33.74 | 304 | 44.5 | 92.9 | 2.4 | 39.9 | 57200 | 2.1 | 4.19 |
| CH 305 x 102 x 46 | 304.8 | 101.6 | 10.2 | 14.8 | 26.7 | 13.35 | 222 | 41.6 | 58.1 | 46.2 | 8078 | 530 | 652 | 11.79 | 34.17 | 472 | 61.7 | 128 | 2.85 | 49.5 | 86300 | 2.56 | 5.25 |
| CH 381 x 102 x 55 | 381 | 101.6 | 10.4 | 16.3 | 28.2 | 14.1 | 292 | 44.1 | 69.55 | 55 | 14730 | 773.1 | 952 | 14.55 | 43.17 | 546 | 70.3 | 145 | 2.8 | 62.8 | 157000 | 2.43 | 4.99 |
| CH 432 x 102 x 65 | 431.8 | 101.6 | 12.2 | 16.8 | 24 | 12 | 350 | 44.1 | 82.37 | 65.5 | 20970 | 971.2 | 1220 | 16 | 55.26 | 599 | 75.6 | 153 | 2.7 | 74.4 | 222000 | 2.27 | 4.53 |
*Wartości mają charakter poglądowy. Przed użyciem w obliczeniach należy je zweryfikować wg EN 10279 oraz EN 10163
