Pręt (mechanika) – podstawowy element konstrukcyjny w wytrzymałości materiałów

Pręt jest jednym z podstawowych elementów konstrukcyjnych występujących w mechanice, wytrzymałości materiałów oraz mechanice budowli. Stanowi idealizację rzeczywistych elementów konstrukcyjnych, których jeden wymiar jest znacznie większy od dwóch pozostałych. Dzięki temu możliwe jest uproszczenie analizy ich pracy pod wpływem obciążeń.

Pręty są powszechnie stosowane w budownictwie, budowie maszyn, mostownictwie oraz wielu innych dziedzinach inżynierii. Mogą występować jako samodzielne elementy nośne lub stanowić części bardziej złożonych układów konstrukcyjnych.

Definicja pręta

Prętem nazywa się ciało, którego długość jest znacznie większa od wymiarów przekroju poprzecznego.

Matematycznie można zapisać:$$L \gg b$$$$L \gg h$$

gdzie:

• $L$ – długość pręta,
• $b$, $h$ – charakterystyczne wymiary przekroju.

W analizie mechanicznej zakłada się, że właściwości geometryczne przekroju można opisać za pomocą parametrów przekroju poprzecznego.

Budowa geometryczna pręta

Podstawowymi elementami geometrycznymi pręta są:

Oś pręta

Linia łącząca środki ciężkości kolejnych przekrojów poprzecznych.

Przekrój poprzeczny

Płaszczyzna prostopadła do osi pręta.

Długość pręta

Odległość pomiędzy jego końcami mierzona wzdłuż osi.

Klasyfikacja prętów

Ze względu na kształt osi

Pręty proste

Posiadają prostoliniową oś podłużną.

Przykłady:

• słupy,
• belki,
• cięgna.

Pręty krzywe

Ich oś ma kształt łuku lub innej krzywej.

Przykłady:

• haki,
• pierścienie,
• łuki konstrukcyjne.

Ze względu na przekrój

Pręty o przekroju stałym

Pole przekroju jest jednakowe na całej długości.

Pręty o przekroju zmiennym

Wymiary przekroju zmieniają się wzdłuż osi.

Ze względu na materiał

Pręty mogą być wykonane z:

• stali,
• aluminium,
• drewna,
• betonu,
• kompozytów.

Obciążenia prętów

W zależności od sposobu działania sił pręty mogą pracować pod wpływem różnych rodzajów obciążeń.

Rozciąganie

Siły działają na zewnątrz elementu.$$N > 0$$

Powoduje wydłużenie pręta.

Ściskanie

Siły skierowane są do wnętrza elementu.$$N < 0$$

Powoduje skrócenie pręta.

Zginanie

Obciążenie wywołuje moment zginający.

Powstają:

• naprężenia rozciągające,
• naprężenia ściskające.

Skręcanie

Pręt obciążony jest momentem skręcającym.

Powstają naprężenia styczne.

Ścinanie

Występują siły poprzeczne powodujące deformacje postaciowe.

Siły wewnętrzne w pręcie

W przekrojach pręta mogą występować następujące wielkości:

Wielkości te opisują stan wytężenia elementu.

Pręt rozciągany

Najprostszym przypadkiem jest pręt poddany rozciąganiu osiowemu.

Naprężenie normalne wynosi:$$\sigma= \frac{N}{A}$$

gdzie:

• $N$ – siła osiowa,
• $A$ – pole przekroju.

Wydłużenie pręta

Dla materiału liniowo sprężystego:$$\Delta L= \frac{NL}{EA}$$ΔL=EANL​

gdzie:

• $E$E – moduł Younga,
• $L$L – długość pręta.

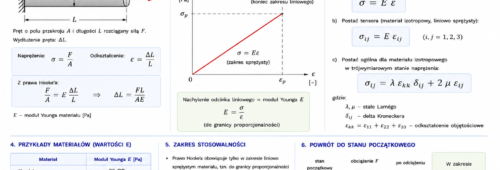

Zależność ta wynika bezpośrednio z prawa Hooke’a.

Pręt ściskany

Podczas ściskania w materiale powstają naprężenia ściskające.

W przypadku smukłych elementów może wystąpić:$$\text{wyboczenie}$$wyboczenie

czyli utrata stateczności pod wpływem siły ściskającej.

Wyboczenie pręta

Dla idealnego pręta smukłego siła krytyczna określana jest wzorem Eulera:$$N_{kr} = \frac{\pi^2EI}{l_0^2}$$

gdzie:

• $I$ – moment bezwładności przekroju,
• $l_0$ – długość wyboczeniowa.

Pręt zginany

W prętach zginanych naprężenia określa wzór:$$\sigma= \frac{My}{I}$$

gdzie:

• $M$ – moment zginający,
• $y$ – odległość od osi obojętnej.

Największe naprężenia występują w skrajnych włóknach przekroju.

Pręt skręcany

Podczas skręcania powstają naprężenia styczne:$$\tau= \frac{M_s r}{I_p}$$

gdzie:

• $M_s$​ – moment skręcający,
• $r$ – promień przekroju,
• $I_p$ – biegunowy moment bezwładności.

Pręty w konstrukcjach budowlanych

Pręty stanowią podstawę wielu układów konstrukcyjnych:

• kratownic,
• ram,
• belek,
• słupów,
• dźwigarów.

W analizie mechaniki budowli większość elementów konstrukcyjnych modelowana jest jako pręty.

Pręty w budowie maszyn

W konstrukcjach maszynowych prętami są między innymi:

• wały,
• osie,
• cięgna,
• drążki,
• elementy sprężyste.

Ich prawidłowe wymiarowanie wpływa na niezawodność urządzeń.

Modelowanie prętów w MES

W metodzie elementów skończonych stosuje się specjalne elementy prętowe umożliwiające analizę:

• rozciągania,
• ściskania,
• zginania,
• skręcania.

Pozwala to znacznie uprościć model obliczeniowy konstrukcji.

Zalety modelu prętowego

Model pręta umożliwia:

• uproszczenie obliczeń,
• analizę dużych konstrukcji,
• wyznaczanie sił wewnętrznych,
• ocenę nośności elementów.

Dlatego stanowi podstawę większości klasycznych metod obliczeniowych.

Znaczenie inżynierskie

Pręt jest jednym z najważniejszych modeli stosowanych w mechanice konstrukcji. Pozwala opisywać zachowanie rzeczywistych elementów nośnych przy zachowaniu odpowiedniej dokładności i prostoty obliczeń.

Znajomość teorii prętów jest niezbędna podczas projektowania budynków, mostów, maszyn oraz innych obiektów inżynierskich.

Podsumowanie

Pręt jest elementem konstrukcyjnym, którego długość znacznie przewyższa wymiary przekroju poprzecznego. Może pracować na rozciąganie, ściskanie, zginanie, skręcanie oraz ścinanie. Analiza prętów stanowi podstawę wytrzymałości materiałów, mechaniki budowli oraz współczesnych metod numerycznych stosowanych w projektowaniu konstrukcji.
