Naprężenie styczne – charakterystyka naprężeń działających równolegle do przekroju

Wprowadzenie do naprężeń stycznych

W elementach konstrukcyjnych oraz częściach maszyn bardzo często występują obciążenia powodujące wzajemne przesuwanie się warstw materiału względem siebie. W takich przypadkach w materiale powstają naprężenia styczne, które działają równolegle do powierzchni przekroju.

Naprężenia styczne odgrywają kluczową rolę w analizie:

  • ścinania,
  • skręcania,
  • połączeń spawanych i śrubowych,
  • kontaktu powierzchniowego.

Stanowią one jeden z podstawowych parametrów wytrzymałości materiałów i mechaniki konstrukcji.

Definicja naprężenia stycznego

Naprężenie styczne definiuje się jako siłę działającą równolegle do powierzchni przekroju odniesioną do pola tego przekroju.

Zależność podstawowa:τ=TA\tau = \frac{T}{A}

gdzie:

  • τ\tau – naprężenie styczne,
  • TT – siła styczna,
  • AA – pole powierzchni przekroju.

Jednostką naprężenia stycznego jest:Pa=Nm2Pa = \frac{N}{m^2}

W praktyce inżynierskiej najczęściej stosuje się:MPaMPa

Fizyczna interpretacja naprężeń stycznych

Naprężenia styczne powodują:

  • przesuwanie warstw materiału,
  • deformacje postaciowe,
  • zmianę kąta między liniami materiałowymi.

W odróżnieniu od naprężeń normalnych nie powodują bezpośrednio wydłużenia lub skrócenia elementu.

Odkształcenie postaciowe

Pod wpływem naprężeń stycznych element zmienia swój kształt.

Miara deformacji:γ\gamma

oznacza odkształcenie postaciowe.

Prawo Hooke’a dla ścinania

W zakresie sprężystym obowiązuje zależność:τ=Gγ\tau = G \gamma

gdzie:

  • GG – moduł Kirchhoffa,
  • γ\gamma – odkształcenie postaciowe.

Moduł Kirchhoffa

Dla materiałów izotropowych:G=E2(1+ν)G = \frac{E}{2(1+\nu)}

gdzie:

  • EE – moduł Younga,
  • ν\nu – liczba Poissona.

Naprężenia styczne przy ścinaniu

W połączeniach śrubowych i nitowanych naprężenia styczne wywoływane są przez siły tnące.

Średnie naprężenie ścinające

τ=FA\tau = \frac{F}{A}

gdzie:

  • FF – siła tnąca.

Naprężenia styczne przy skręcaniu

Dla wałów kołowych:τ=MsrJ\tau = \frac{M_s r}{J}

gdzie:

  • MsM_s​ – moment skręcający,
  • rr – odległość od osi,
  • JJ – biegunowy moment bezwładności.

Rozkład naprężeń przy skręcaniu

Naprężenia styczne rosną liniowo od osi przekroju.

Charakterystyka

PołożenieNaprężenie
środek przekrojuτ=0\tau = 0
powierzchnia zewnętrznaτmax\tau_{max}

Naprężenia styczne w belkach

Podczas zginania wraz z siłą tnącą pojawiają się naprężenia styczne.

Dla przekroju prostokątnego:τmax=3V2A\tau_{max} = \frac{3V}{2A}

gdzie:

  • VV – siła tnąca.

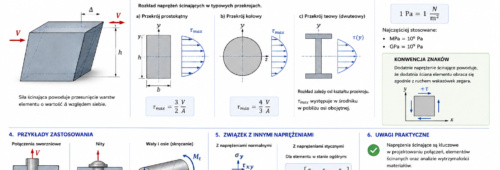

Rozkład naprężeń stycznych w przekroju

W belkach rozkład naprężeń stycznych jest nieliniowy.

Charakterystyka

Obszar przekrojuNaprężenie
włókna skrajneτ=0\tau = 0
oś obojętnaτmax\tau_{max}

Naprężenia styczne i naprężenia główne

W płaskim stanie naprężenia naprężenia styczne wpływają na wartości naprężeń głównych:σ1,2=σx+σy2±(σxσy2)2+τxy2\sigma_{1,2} = \frac{\sigma_x+\sigma_y}{2} \pm \sqrt{ \left( \frac{\sigma_x-\sigma_y}{2} \right)^2+\tau_{xy}^2 }

Maksymalne naprężenie styczne

Maksymalna wartość wynosi:τmax=σ1σ32\tau_{max} = \frac{\sigma_1-\sigma_3}{2}

Zależność ta wykorzystywana jest w kryterium Treski.

Naprężenia styczne w połączeniach konstrukcyjnych

Występują szczególnie w:

  • spoinach pachwinowych,
  • śrubach,
  • nitach,
  • połączeniach klejonych.

Ich analiza ma kluczowe znaczenie dla bezpieczeństwa połączeń.

Koncentracja naprężeń stycznych

Lokalny wzrost naprężeń pojawia się w miejscach:

ElementEfekt
otworywzrost naprężeń
karbykoncentracja
spoinynierównomierny rozkład
narożalokalne przeciążenia

Naprężenia dopuszczalne przy ścinaniu

W praktyce projektowej przyjmuje się:τdop0.58Re\tau_{dop} \approx 0.58 R_e

dla materiałów plastycznych według teorii HMH.

Zastosowanie analizy naprężeń stycznych

Naprężenia styczne analizuje się w:

  • wałach napędowych,
  • belkach,
  • połączeniach stalowych,
  • konstrukcjach spawanych,
  • elementach maszyn.

Naprężenia styczne w analizie MES

Metoda elementów skończonych umożliwia wyznaczanie:

  • lokalnych koncentracji,
  • rozkładu naprężeń,
  • obszarów przeciążonych,
  • stref inicjacji pęknięć.

Znaczenie naprężeń stycznych w mechanice materiałów

Naprężenia styczne są odpowiedzialne za wiele mechanizmów zniszczenia materiału, szczególnie w warunkach skręcania i ścinania. Odgrywają kluczową rolę w teoriach uplastycznienia oraz analizie zmęczeniowej.

Ich prawidłowa analiza jest niezbędna do bezpiecznego projektowania konstrukcji oraz elementów mechanicznych.

Podsumowanie

Naprężenie styczne jest naprężeniem działającym równolegle do powierzchni przekroju i powodującym wzajemne przesuwanie warstw materiału. Występuje podczas ścinania, skręcania oraz działania sił stycznych.

Stanowi jedną z podstawowych wielkości wykorzystywanych w wytrzymałości materiałów, analizie konstrukcji oraz projektowaniu połączeń i elementów maszyn.
