Naprężenie ścinające – charakterystyka pracy materiału przy ścinaniu

Wprowadzenie do zjawiska ścinania

W elementach konstrukcyjnych oraz połączeniach mechanicznych bardzo często występują obciążenia powodujące przesuwanie się sąsiednich warstw materiału względem siebie. Taki sposób pracy materiału określany jest jako ścinanie, a odpowiadające mu naprężenia nazywa się naprężeniami ścinającymi.

Naprężenia ścinające mają fundamentalne znaczenie w analizie:

  • połączeń śrubowych,
  • spoin,
  • nitów,
  • wałów skręcanych,
  • belek obciążonych siłą tnącą.

Stanowią one jedną z podstawowych wielkości analizowanych w wytrzymałości materiałów.

Definicja naprężenia ścinającego

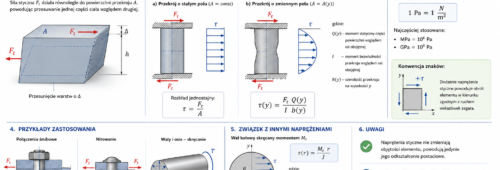

Naprężenie ścinające jest szczególnym przypadkiem naprężenia stycznego działającego równolegle do powierzchni przekroju.

Definiuje się je zależnością:τ=FA\tau = \frac{F}{A}

gdzie:

  • τ\tau – naprężenie ścinające,
  • FF – siła ścinająca,
  • AA – pole powierzchni ścinania.

Jednostką naprężenia ścinającego jest:Pa=Nm2Pa = \frac{N}{m^2}

W praktyce stosuje się najczęściej:MPaMPa

Mechanizm ścinania materiału

Pod wpływem siły ścinającej następuje:

  • wzajemne przesuwanie warstw materiału,
  • deformacja postaciowa,
  • zmiana kształtu elementu bez istotnej zmiany objętości.

Odkształcenie postaciowe

Miara deformacji ścinającej:γ\gamma

opisuje zmianę kąta między liniami materiałowymi.

Prawo Hooke’a dla ścinania

W zakresie sprężystym:τ=Gγ\tau = G \gamma

gdzie:

  • GG – moduł Kirchhoffa,
  • γ\gamma – odkształcenie postaciowe.

Moduł Kirchhoffa

Dla materiałów izotropowych:G=E2(1+ν)G = \frac{E}{2(1+\nu)}

gdzie:

  • EE– moduł Younga,
  • ν\nu – liczba Poissona.

Ścinanie w połączeniach śrubowych

Jednym z najczęstszych przypadków jest ścinanie śrub.

Naprężenie w śrubie

τ=FAs\tau = \frac{F}{A_s}

gdzie:

  • AsA_s​ – pole przekroju śruby.

Ścinanie jedno- i dwupłaszczyznowe

Ścinanie jednokrotne

Obciążenie działa w jednej płaszczyźnie.

Ścinanie dwukrotne

Siła rozkłada się na dwie powierzchnie ścinania.

Rozkład naprężeń ścinających

W rzeczywistych przekrojach naprężenia ścinające zwykle nie są rozłożone równomiernie.

Przekrój prostokątny

Maksymalna wartość:τmax=3V2A\tau_{max} = \frac{3V}{2A}

gdzie:

  • VV– siła tnąca.

Rozkład naprężeń w przekroju belki

Obszar przekrojuNaprężenie
włókna skrajneτ=0\tau = 0
środek przekrojuτmax\tau_{max}

Naprężenia ścinające przy skręcaniu

W wałach skręcanych:τ=MsrJ\tau = \frac{M_s r}{J}

gdzie:

  • MsM_s​ – moment skręcający,
  • rr – odległość od osi,
  • JJ– biegunowy moment bezwładności.

Naprężenia ścinające a zniszczenie materiału

Przekroczenie wartości granicznych może prowadzić do:

  • ścięcia materiału,
  • pękania,
  • uplastycznienia,
  • utraty nośności połączenia.

Teorie wytrzymałościowe

Naprężenia ścinające odgrywają kluczową rolę w teoriach uplastycznienia.

Najważniejsze kryteria

KryteriumPodstawa
Treskimaksymalne naprężenie styczne
Hubera-Misesaenergia odkształcenia postaciowego

Naprężenia ścinające w spoinach

W połączeniach spawanych naprężenia ścinające analizuje się szczególnie dla:

  • spoin pachwinowych,
  • spoin czołowych,
  • połączeń zakładkowych.

Koncentracja naprężeń ścinających

Lokalny wzrost naprężeń pojawia się w miejscach:

ElementEfekt
karbykoncentracja
otworylokalne przeciążenie
narożawzrost naprężeń
spoinynierównomierny rozkład

Naprężenia dopuszczalne przy ścinaniu

Dla materiałów plastycznych często przyjmuje się:τdop0.58Re\tau_{dop} \approx 0.58R_e

Zastosowanie analizy naprężeń ścinających

Analiza ścinania ma kluczowe znaczenie przy projektowaniu:

  • połączeń śrubowych,
  • połączeń spawanych,
  • wałów napędowych,
  • elementów maszyn,
  • konstrukcji stalowych.

Naprężenia ścinające w analizie MES

Metoda elementów skończonych umożliwia wyznaczanie:

  • rozkładu naprężeń,
  • koncentracji lokalnych,
  • stref przeciążonych,
  • potencjalnych miejsc pękania.

Znaczenie naprężeń ścinających w mechanice konstrukcji

Naprężenia ścinające są odpowiedzialne za wiele mechanizmów uszkodzeń konstrukcji i połączeń mechanicznych. Ich analiza pozwala prawidłowo projektować elementy przenoszące siły tnące oraz oceniać bezpieczeństwo pracy układów konstrukcyjnych.

Podsumowanie

Naprężenie ścinające jest naprężeniem działającym równolegle do powierzchni przekroju i powodującym wzajemne przesuwanie warstw materiału. Występuje w elementach poddanych ścinaniu, skręcaniu oraz działaniu sił poprzecznych.

Stanowi jeden z podstawowych parametrów wytrzymałości materiałów i odgrywa kluczową rolę w projektowaniu połączeń oraz elementów konstrukcyjnych.
