Moduł sprężystości – podstawowy parametr sztywności materiałów

Wprowadzenie do właściwości sprężystych materiałów

W analizie wytrzymałości materiałów jednym z najważniejszych parametrów opisujących zachowanie materiału pod obciążeniem jest moduł sprężystości. Parametr ten określa zależność pomiędzy naprężeniem a odkształceniem w zakresie sprężystym, czyli takim, w którym materiał po odciążeniu powraca do pierwotnego kształtu.

Moduł sprężystości stanowi podstawę obliczeń konstrukcyjnych i jest wykorzystywany w niemal wszystkich dziedzinach mechaniki oraz inżynierii materiałowej.

Definicja modułu sprężystości

Moduł sprężystości podłużnej (moduł Younga) definiuje się jako stosunek naprężenia normalnego do odpowiadającego mu odkształcenia względnego:$$E = \frac{\sigma}{\varepsilon}$$

gdzie:

• $E$ – moduł sprężystości podłużnej,
• $\sigma$ – naprężenie normalne,
• $\varepsilon$ – odkształcenie względne.

Jednostką modułu sprężystości jest:$$[Pa] = [N/m^2]$$

W praktyce inżynierskiej stosuje się najczęściej:$$GPa$$

Interpretacja fizyczna

Moduł sprężystości określa sztywność materiału.

Interpretacja wartości

Im większy moduł sprężystości, tym mniejsze odkształcenia przy tym samym obciążeniu.

Prawo Hooke’a

W zakresie sprężystym materiały spełniają prawo Hooke’a:$$\sigma = E \varepsilon$$

Zależność ta obowiązuje jedynie do granicy proporcjonalności.

Moduł sprężystości na wykresie naprężenie–odkształcenie

Moduł sprężystości odpowiada nachyleniu początkowego, liniowego fragmentu krzywej:$$E = \frac{d\sigma}{d\varepsilon}$$

W zakresie liniowym wartość modułu jest stała.

Typowe wartości modułu sprężystości

Moduł sprężystości a sztywność konstrukcji

W konstrukcjach sztywność elementu zależy od iloczynu:$$EI$$

gdzie:

• $E$ – moduł sprężystości materiału,
• $I$ – moment bezwładności przekroju.

Wzrost modułu sprężystości powoduje zmniejszenie ugięć konstrukcji.

Rodzaje modułów sprężystości

W mechanice stosuje się kilka rodzajów modułów.

Podstawowe typy

Zależność pomiędzy modułami

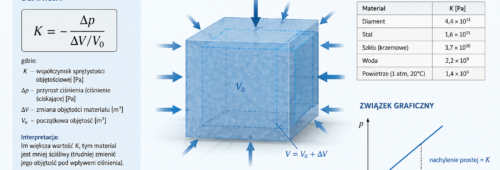

Dla materiałów izotropowych:$$G = \frac{E}{2(1+\nu)}$$$$K = \frac{E}{3(1-2\nu)}$$​

gdzie:

• $\nu$ – liczba Poissona.

Czynniki wpływające na moduł sprężystości

Najważniejsze parametry

Metody wyznaczania modułu sprężystości

Moduł sprężystości określa się eksperymentalnie.

Najczęściej stosowane badania

• próba rozciągania,
• próba ściskania,
• badania dynamiczne,
• analiza drgań własnych.

Zastosowanie modułu sprężystości

Moduł sprężystości wykorzystywany jest w:

• projektowaniu konstrukcji,
• analizie ugięć i deformacji,
• modelowaniu MES,
• analizie stateczności,
• mechanice maszyn.

Znaczenie modułu sprężystości w mechanice konstrukcji

Moduł sprężystości jest jednym z najważniejszych parametrów materiałowych wykorzystywanych w obliczeniach inżynierskich. Decyduje o sztywności konstrukcji i wpływa na rozkład odkształceń oraz naprężeń.

W połączeniu z geometrią przekroju pozwala określić zachowanie elementów pod obciążeniem i stanowi podstawę współczesnych metod projektowania konstrukcji.
