Niewielki wyciek oleju nie musi od razu zmienić parametrów całej objętości ścieków. Najpierw może pojawić się na powierzchni w formie cienkiej smugi. To daje szansę na wczesny alarm, ale pod jednym warunkiem: monitoring działa w punkcie, przez który zanieczyszczenie rzeczywiście przepłynie, zanim trafi do dalszej części oczyszczalni albo odbiornika.

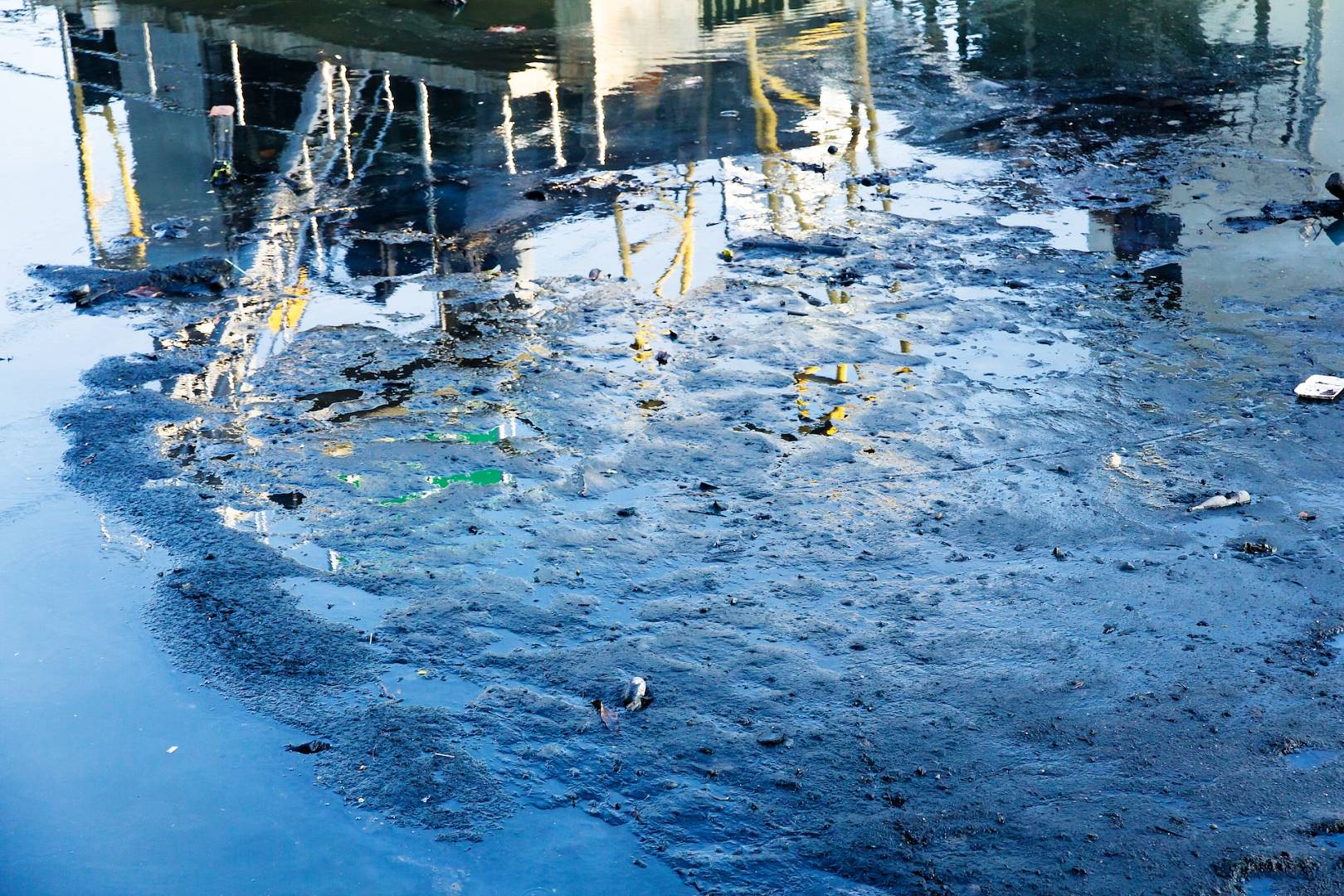

NOAA wyjaśnia, że większość rodzajów oleju ma mniejszą gęstość niż woda, dlatego unosi się i rozprzestrzenia po jej powierzchni. Początkowo może tworzyć plamę, a następnie coraz cieńszą smugę. Jej położenie zmienia się pod wpływem przepływu, wiatru oraz ruchu powierzchni. W otwartym zbiorniku nawet lokalne zanieczyszczenie może więc szybko oddalić się od miejsca wycieku.

W zakładzie źródłem problemu może być nieszczelność instalacji, spływ z placu, awaria wymiennika albo separator pracujący poza warunkami projektowymi. Kontrola wzrokowa działa tylko wtedy, gdy pracownik znajduje się we właściwym miejscu i czasie.

Ciągły pomiar powierzchni nie zastępuje analizy zawartości węglowodorów w wodzie. Rozwiązuje inne zadanie – ma szybko zauważyć zjawisko na granicy woda–powietrze i uruchomić ustaloną reakcję.

Gdzie umieścić barierę alarmową

Najlepszy punkt pomiarowy nie zawsze znajduje się najbliżej potencjalnej nieszczelności. Powinien łączyć wysokie prawdopodobieństwo przejścia plamy z warunkami umożliwiającymi stabilny odczyt. Dlatego przed montażem warto prześledzić drogę odpływu podczas normalnej pracy, deszczu, postoju pomp i sytuacji awaryjnej.

Pomocna jest krótka checklista:

wskaż wszystkie miejsca, z których olej może dostać się do kanalizacji technologicznej lub deszczowej,
wybierz punkt przed rozgałęzieniem odpływu albo przed granicą, za którą nie da się już zatrzymać zanieczyszczenia,
sprawdź wahania poziomu, falowanie, pianę, osady pływające i możliwość odkładania się brudu,
zapewnij dostęp do oględzin, czyszczenia otoczenia sensora i bezpiecznego testu alarmu,
określ, co ma się wydarzyć po wykryciu: zamknięcie zasuwy, zatrzymanie pompy, skierowanie strumienia do retencji lub wezwanie obsługi.

W wielu instalacjach sensownymi miejscami są kanał odpływowy z obszaru produkcji, zbiornik retencyjny, komora za separatorem albo punkt przed zrzutem. Ostateczny wybór zależy od hydrauliki obiektu, nie od wygody poprowadzenia przewodu.

Co daje pomiar bezkontaktowy

Badanie opisane w „Water Science and Technology” pokazało, że automatyczny system optyczny może stale monitorować olej na wodzie bez bezpośredniego kontaktu z medium. Taki sposób ogranicza problemy typowe dla elementów zanurzonych, ale nadal wymaga kontroli pola obserwacji i warunków powierzchni.

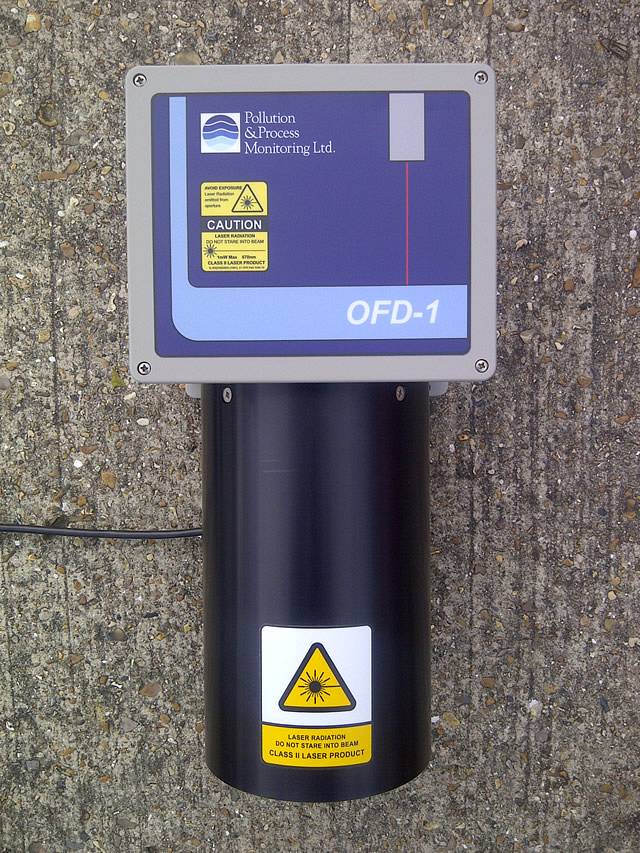

W zastosowaniu przemysłowym detektor filmu olejowego OFD-1 jest montowany nad monitorowaną powierzchnią. Według opisu producenta rozwiązanie wykorzystuje wiązkę lasera i analizę odbitego światła, aby wykryć zmianę wywołaną pojawieniem się warstwy oleju. Czujnik nie dotyka ścieków, a jednostka sterująca może przekazać operatorowi alarm o zdarzeniu.

Najważniejszą korzyścią nie jest sama detekcja, lecz czas, który pozostaje na reakcję. Alarm odebrany przed odpływem ze zbiornika daje możliwość odcięcia strumienia lub skierowania go do retencji. Ten sam alarm odnotowany dopiero za granicą zakładu jest już tylko informacją o skutku.

Jak powiązać alarm z reakcją

System trzeba sprawdzić w scenariuszu przypominającym rzeczywiste zdarzenie. Test powinien potwierdzić działanie sensora, przesłanie sygnału, identyfikację miejsca i wykonanie procedury.

Warto zdefiniować co najmniej dwa poziomy reakcji. Pierwszy uruchamia oględziny i potwierdzenie zdarzenia. Drugi, po spełnieniu ustalonych warunków, prowadzi do odcięcia lub przekierowania przepływu. Automatyczne zatrzymanie instalacji powinno wynikać z analizy ryzyka, bo fałszywy alarm może mieć konsekwencje procesowe równie poważne jak opóźniona reakcja.

Rejestr zdarzeń pomaga ustalić źródło problemu. Warto zestawić czas alarmu z pracą pomp, opadem, harmonogramem produkcji i stanem separatora.

Granice detekcji powierzchniowej

Film olejowy na powierzchni nie jest tym samym co olej rozpuszczony, drobna emulsja lub węglowodory związane z zawiesiną. Cięższe produkty mogą zachowywać się inaczej, a turbulencja może przenosić krople w głąb strumienia. Brak alarmu powierzchniowego nie dowodzi więc, że woda jest wolna od wszystkich substancji ropopochodnych.

Dlatego detektor warto traktować jako jedną warstwę zabezpieczenia. Uzupełniają ją właściwa retencja, separacja, inspekcje instalacji, badania próbek i procedura awaryjna. Najlepszy efekt daje połączenie szybkiego alarmu z możliwością fizycznego zatrzymania zanieczyszczenia, zanim rozprzestrzeni się poza kontrolowany odcinek.

Źródła

NOAA Office of Response and Restoration, „Oil Spills at the Water Surface”.
NOAA National Ocean Service, „What happens during an oil spill?”.
Sanuki Y. i in., „Sensor system using polarization analysis method to monitor oil-on-water in water purification plants and rivers”, „Water Science and Technology”, 2002.
U.S. EPA, „What is a harmful quantity of discharged oil?”.
