Dwuteownik IPN – charakterystyki, wymiary i zastosowanie

Dwuteowniki IPN to klasyczna seria profili stalowych walcowanych na gorąco o stożkowych (pochyłych) półkach. Od dekad stosowane w budownictwie i przemyśle, dziś pozostają popularne wszędzie tam, gdzie liczy się prosta, wytrzymała belka o dużej sztywności na zginanie. Seria IPN jest opisana w aktualnych normach wymiarowych (m.in. EN 10365 – zastąpiła wcześniejsze DIN 1025), z typoszeregiem od IPN 80 do IPN 600.

Czym wyróżnia się IPN?

Stożkowe półki (tapered flanges) – powierzchnie półek są nachylone; to odróżnia IPN od IPE/HEA/HEB (te mają półki równoległe).
Wysoka sztywność na zginanie w osi silnej (x–x) dzięki dwóm półkom oddalonym od siebie o wysokość profilu.
Kompaktowy wymiar półek (mniejsza szerokość b niż w HEB/HEA) – to ułatwia zmieszczenie belki w ciasnych przekrojach ścian, ale zwykle daje mniejszy moduł sprężysty/plastyczny niż w profilach o szerokich półkach.
Prosta prefabrykacja – profil nadaje się do cięcia, wiercenia, spawania i śrubowania.

Dwuteowniki stożkowe IPN – dane katalogowe

Wyszukaj: *wyszukiwanie ignoruje spacje i wielkość liter

Symbol	Wymiary					A [cm²]	G [kg/m]	Oś x–x			Oś y–y
Symbol	h [mm]	b [mm]	t_w [mm]	t_f [mm]	r [mm]	A [cm²]	G [kg/m]	I_x [cm⁴]	W_x [cm³]	i_x [cm]	I_y [cm⁴]	W_y [cm³]	i_y [cm]
IPN 80	80	42	3.9	5.9	3.9	7.57	5.94	77.8	19.5	3.20	6.29	3.00	0.91
IPN 100	100	50	4.5	6.8	4.5	10.6	8.34	171	34.2	4.01	12.2	4.88	1.07
IPN 120	120	58	5.1	7.7	5.1	14.2	11.1	328	54.7	4.81	21.5	7.41	1.23
IPN 140	140	66	5.7	8.6	5.7	18.2	14.3	573	81.9	5.61	35.2	10.7	1.40
IPN 160	160	74	6.3	9.5	6.3	22.8	17.9	935	117	6.40	54.7	14.8	1.55
IPN 180	180	82	6.9	10.4	6.9	27.9	21.9	1450	161	7.20	81.3	19.8	1.71
IPN 200	200	90	7.5	11.3	7.5	33.4	26.2	2140	214	8.00	117	26.0	1.87
IPN 220	220	98	8.1	12.2	8.1	39.5	31.1	3060	278	8.80	162	33.1	2.02
IPN 240	240	106	8.7	13.1	8.7	46.1	36.2	4250	354	9.59	221	41.7	2.20
IPN 260	260	113	9.4	14.1	9.4	53.3	41.9	5740	442	10.40	288	51.0	2.32
IPN 280	280	119	10.1	15.2	10.1	61.0	47.9	7590	542	11.10	364	61.2	2.45
IPN 300	300	125	10.8	16.2	10.8	69.0	54.2	9800	653	11.90	451	72.2	2.56
IPN 320	320	131	11.5	17.3	11.5	77.7	61.0	12510	782	12.70	555	84.7	2.67
IPN 340	340	137	12.2	18.3	12.2	86.7	68.0	15700	923	13.50	674	98.4	2.80
IPN 360	360	143	13.0	19.5	13.0	97.0	76.1	19610	1090	14.20	818	114	2.90
IPN 380	380	149	13.7	20.5	13.7	107	84.0	24010	1260	15.00	975	131	3.02
IPN 400	400	155	14.4	21.6	14.4	118	92.4	29210	1460	15.70	1160	149	3.13
IPN 450	450	170	16.2	24.3	16.2	147	115	45850	2040	17.70	1730	203	3.43
IPN 500	500	185	18.0	27.0	18.0	179	141	68740	2750	19.60	2480	268	3.72
IPN 550	550	200	19.0	30.0	19.0	212	166	99180	3610	21.60	3490	349	4.02
IPN 600	600	215	21.6	32.4	21.6	254	199	139000	4630	23.39	4670	434	4.30

IPN — karta profilu i porównanie

Profil:

Porównanie dwóch profili

Metryki: h/b, h/tw, G, W_x, I_x (większa wartość podświetlana).

*Wartości mają charakter poglądowy. Przed użyciem w obliczeniach należy je zweryfikować wg DIN 1025-1 oraz EN 10024.

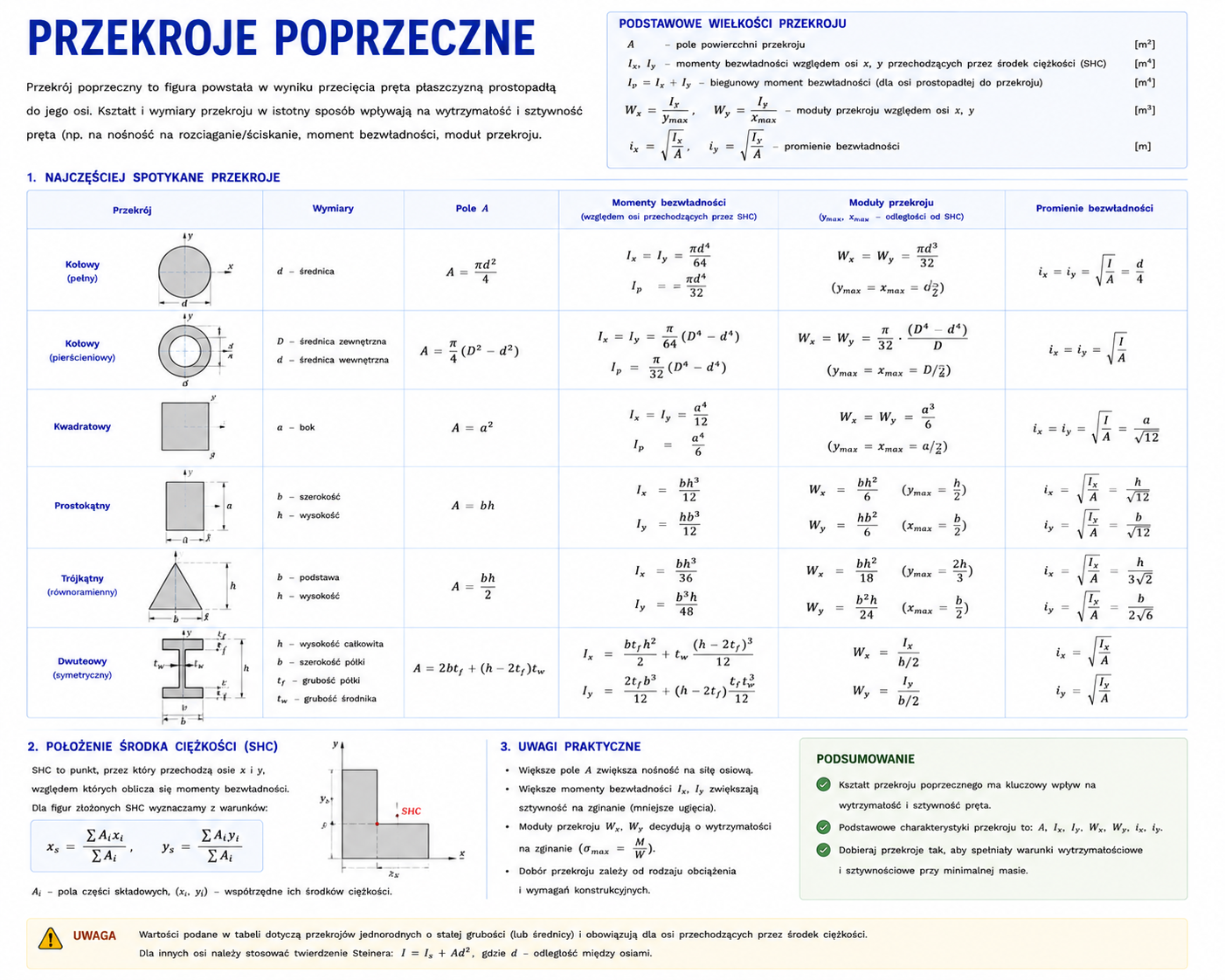

IPN – Oznaczenie symboli

h [mm] – wysokość dwuteownika (wymiar całkowity profilu)
b [mm] – szerokość półki
t_w [mm] – grubość środnika
t_f[mm] – grubość półki
r [mm] – promień zaokrąglenia u nasady półki (promień przejścia półka–środnik)
A [cm²] – pole powierzchni przekroju poprzecznego
G [kg/m] – masa jednostkowa (ciężar właściwy na 1 metr długości)

Własności względem osi x–x (zginanie w płaszczyźnie środnika):

I_x [cm⁴] – geometryczny moment bezwładności względem osi x–x
W_x [cm³] – wskaźnik wytrzymałości na zginanie względem osi x–x
i_x [cm] – promień bezwładności względem osi x–x

Własności względem osi y–y ( zginanie w płaszczyźnie półek):

I_y [cm⁴] – geometryczny moment bezwładności względem osi y–y
W_y [cm³] – wskaźnik wytrzymałości na zginanie względem osi y–y
i_y [cm] – promień bezwładności względem osi y–y

Typowe zastosowania dwuteowników IPN

Belki stropowe i dachowe w budynkach murowanych i stalowych.
Nadproża, podciągi, belki pod żelbetowe płyty w modernizacjach.
Słupy i zastrzały (pojedyncze lub 2×IPN skręcone łącznikami).
Belki podsuwnicowe i tory jezdne o umiarkowanych obciążeniach.
Konstrukcje pomocnicze: ramy, wsporniki, ruszty maszynowe, podpory pod kanały instalacyjne.
