Koła stosowane w maszynach przemysłowych pełnią funkcję elementów przenoszących ruch, moment obrotowy i obciążenia między współpracującymi podzespołami. Ich dobór nie opiera się na uniwersalnych zasadach, lecz na parametrach geometrycznych, materiałowych i eksploatacyjnych konkretnego układu. Różnice w budowie kół decydują o sprawności napędu, trwałości elementów oraz stabilności pracy całej maszyny. Przedstawiamy cztery popularne typy kół stosowanych w przemyśle, wraz z ich rzeczywistym zastosowaniem i ograniczeniami technicznymi.
Koła łańcuchowe – napędy o wysokiej odporności mechanicznej
Koła łańcuchowe są przeznaczone do współpracy z łańcuchami napędowymi, najczęściej rolkowymi, w układach wymagających przenoszenia dużych obciążeń przy stosunkowo niewielkich prędkościach obrotowych. Kluczowym parametrem koła jest podziałka, która musi być zgodna z podziałką łańcucha (np. oznaczenie kół wytwarzanych wg europejskich norm B-serii: 08B, 10B, 12B). „A” w nazwie kół oznacza wykonanie według amerykańskich norm.
Koła łańcuchowe stosuje się w:
- przenośnikach taśmowych i rolkowych,
- liniach transportowych,
- maszynach pakujących i dozujących,
- napędach pomocniczych maszyn produkcyjnych.
Istotne znaczenie ma liczba zębów koła, ponieważ wpływa na płynność pracy i zużycie łańcucha. Koła o małej liczbie zębów generują większe wahania prędkości liniowej i wyższe naciski w zazębieniu. W ofercie spotyka się wykonania jednorzędowe, dwurzędowe oraz trzyrzędowe oraz koła z piastą lub zintegrowanym łożyskiem, stosowane tam, gdzie wymagane jest uproszczenie montażu.
Koła pasowe klinowe – przeniesienie napędu z tłumieniem drgań
Koła pasowe klinowe współpracują z pasami klinowymi, gdzie moment obrotowy przenoszony jest przez tarcie bocznych powierzchni pasa o rowek koła. Ich zaletą jest zdolność do tłumienia drgań i udarów, co ma znaczenie w maszynach o zmiennym obciążeniu.
Podstawowe parametry techniczne kół pasowych:
- profil rowka (np. SPA, SPB, SPC),
- średnica podziałowa,
- liczba rowków,
- materiał wykonania (najczęściej żeliwo lub stal).
Koła pasowe klinowe są powszechnie stosowane w wentylatorach, sprężarkach, pompach oraz w maszynach ogólnego przeznaczenia. Należy pamiętać, że układ pasowy wymaga prawidłowego napięcia i osiowania, ponieważ poślizg pasa prowadzi do strat mocy i przyspieszonego zużycia.
Koła pasowe zębate – precyzyjna synchronizacja ruchu
Koła pasowe zębate przeznaczone są do pracy z pasami zębatymi, gdzie przeniesienie napędu odbywa się bez poślizgu. Kluczową cechą tego rozwiązania jest zachowanie stałej relacji kątowej między wałami, co ma znaczenie w aplikacjach wymagających synchronizacji.
Parametry decydujące o doborze koła pasowego zębatego:
- podziałka zęba (np. T, AT, HTD – 5M, 8M, 14M),
- liczba zębów,
- szerokość roboczą pasa,
- tolerancje osiowe i promieniowe.
Koła tego typu znajdują zastosowanie w automatyce przemysłowej, maszynach CNC oraz urządzeniach dozujących, gdzie nawet niewielkie błędy pozycjonowania są niedopuszczalne. W porównaniu do kół pasowych klinowych wymagają dokładniejszego montażu, lecz oferują wyższą powtarzalność ruchu.

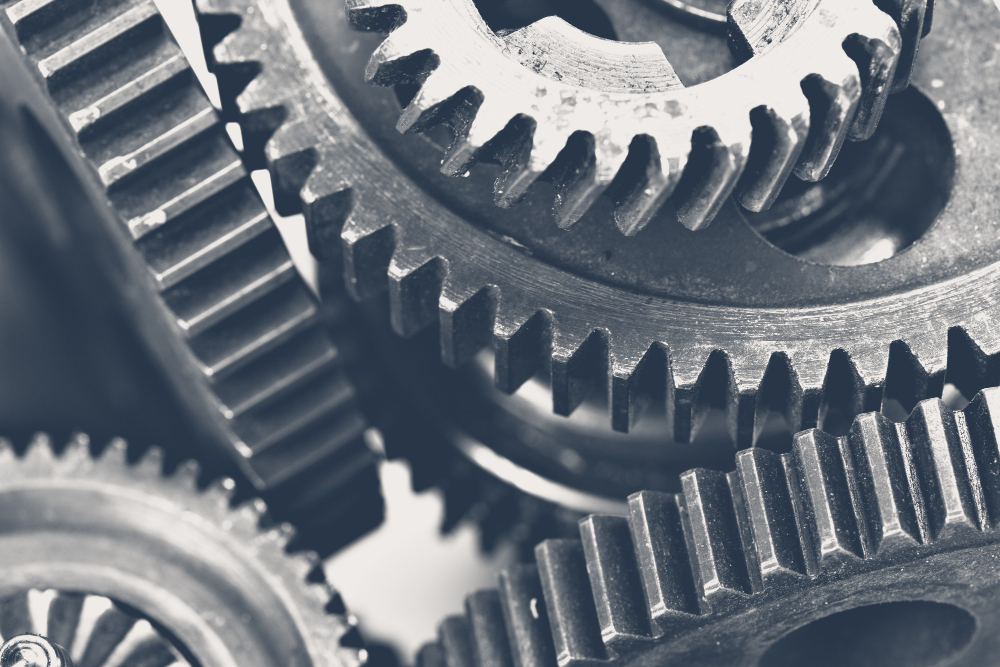

Koła zębate modułowe – przeniesienie mocy w układach sztywnych
Koła zębate modułowe są elementami przekładni zębatych, w których moment obrotowy przenoszony jest przez bezpośrednie zazębienie. Podstawowym parametrem geometrycznym jest moduł, określający wielkość zęba i warunkujący współpracę z innymi kołami w przekładni.
W zależności od konstrukcji wyróżniamy:
- koła zębate proste,
- koła zębate skośne,
- koła zębate stożkowe do przenoszenia napędu pod kątem.
Koła zębate stosowane są tam, gdzie wymagane jest precyzyjne przeniesienie dużych momentów obrotowych przy ograniczonej przestrzeni montażowej. W maszynach przemysłowych pełnią funkcję elementów przekładni redukcyjnych, napędów osi roboczych oraz mechanizmów pozycjonujących. Kluczowe znaczenie mają dokładność wykonania, materiał oraz sposób smarowania, ponieważ bezpośredni kontakt zębów generuje wysokie naciski jednostkowe.
Każdy z opisanych typów kół pełni inną funkcję w układach napędowych maszyn. Koła łańcuchowe sprawdzają się w ciężkich warunkach pracy, koła pasowe klinowe oferują elastyczność i tłumienie drgań, koła pasowe zębate zapewniają synchronizację, a koła zębate modułowe umożliwiają kompaktowe i wydajne przeniesienie mocy.
W każdym przypadku o poprawnym działaniu decydują parametry geometryczne, zgodność standardów oraz jakość wykonania elementów. Traktowanie kół jako krytycznych części do maszyn przemysłowych pozwala ograniczyć zużycie, przestoje i koszty serwisowe w długim okresie eksploatacji.
